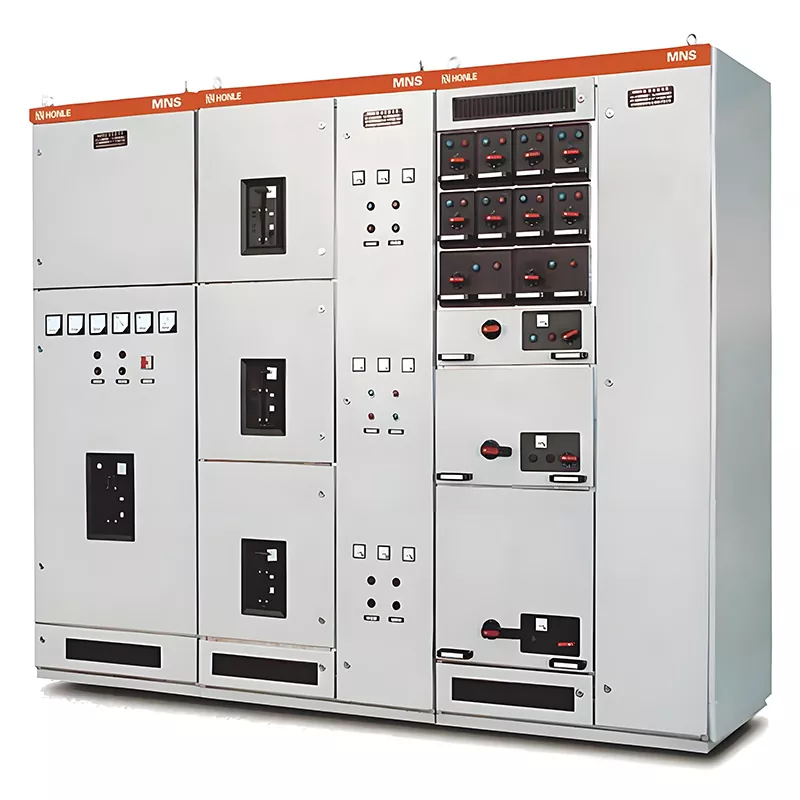

Распределительное устройство низкого напряжения MNS

Стабильное распределение электроэнергии является основой бесперебойной работы заводов и зданий; Низковольтное выкатное распределительное устройство напрямую определяет безопасность, эксплуатационную эффективность и уровень интеллекта всей электросети. Компания HUAJIDIAN разработала низковольтное распределительное устройство MNS наряду с сериями GCK и MNS, оптимизировав конструкции на основе многолетнего опыта работы в отрасли и отзывов клиентов со всего мира.

Это оборудование совместимо с трехфазными системами переменного тока частотой 50/60 Гц (номинальное напряжение 380 В/400 В/690 В) и используется для передачи и распределения энергии, управления двигателем и компенсации реактивной мощности. В отличие от традиционных стационарных шкафов, конструкция с выдвижными ящиками физически изолирует функциональные блоки от основной цепи. Неисправный блок можно вывести на техническое обслуживание отдельно, не отключая питание всего шкафа, что значительно снижает риск простоя производственной линии.

Ключевые преимущества продукта

1. Стандартизированная и модульная компоновка шкафа.

В распределительном устройстве низкого напряжения МНС применяется унифицированная модульная сборка; Главные и ответвительные шины располагаются в отдельных зонах, поддерживая как горизонтальную, так и вертикальную проводку. Схемы выдвижных ящиков и функциональные модули можно гибко добавлять или удалять в зависимости от требований к нагрузке на месте без необходимости перепроектирования шкафа по индивидуальному заказу. Это значительно сокращает сроки производства и поставки, что делает его идеальным для поэтапного расширения завода и проектов реконструкции зданий.

2. Высокая степень защиты IP41 + изолированная, безопасная выдвижная конструкция.

Шкаф имеет степень защиты IP41, блокируя твердые посторонние предметы размером более 1 мм, предотвращая попадание пыли и случайный контакт с частями, находящимися под напряжением. Независимые ящики обеспечивают физическую изоляцию между устройством и главной цепью; техническое обслуживание предполагает извлечение только неисправного ящика, что позволяет избежать массовых отключений электроэнергии и повысить эксплуатационную безопасность.

3. Исключительная устойчивость к короткому замыканию.

Главная шина имеет максимальный номинальный рабочий ток 6300 А, кратковременно выдерживаемый ток 100 кА/1 с и пиковый выдерживаемый ток 220 кА/0,1 с. Ответвительные шины доступны в стандартной и усиленной версиях: стандартный тип выдерживает пиковый ток 105 кА/0,1 с, а усиленный тип — 176 кА/0,1 с. В случае короткого замыкания конструкция шкафа и шины противостоят деформации и предотвращают утечку дуги, обеспечивая стабильность сети.

4. Зарезервированные интерфейсы для расширения интеллектуального мониторинга.

Все низковольтные распределительные устройства MNS в стандартной комплектации поставляются с компьютерными интерфейсами связи, обеспечивающими интеграцию с платформами автоматизации производства, интеллектуальными системами распределения электроэнергии в зданиях и централизованными системами управления электростанциями. В высокоавтоматизированных средах, таких как нефтехимические заводы и тепловые электростанции, эти устройства облегчают удаленный сбор данных, эксплуатационный мониторинг и раннее предупреждение о неисправностях, поддерживая создание беспилотных интеллектуальных сетей распределения электроэнергии.

Основные технические параметры

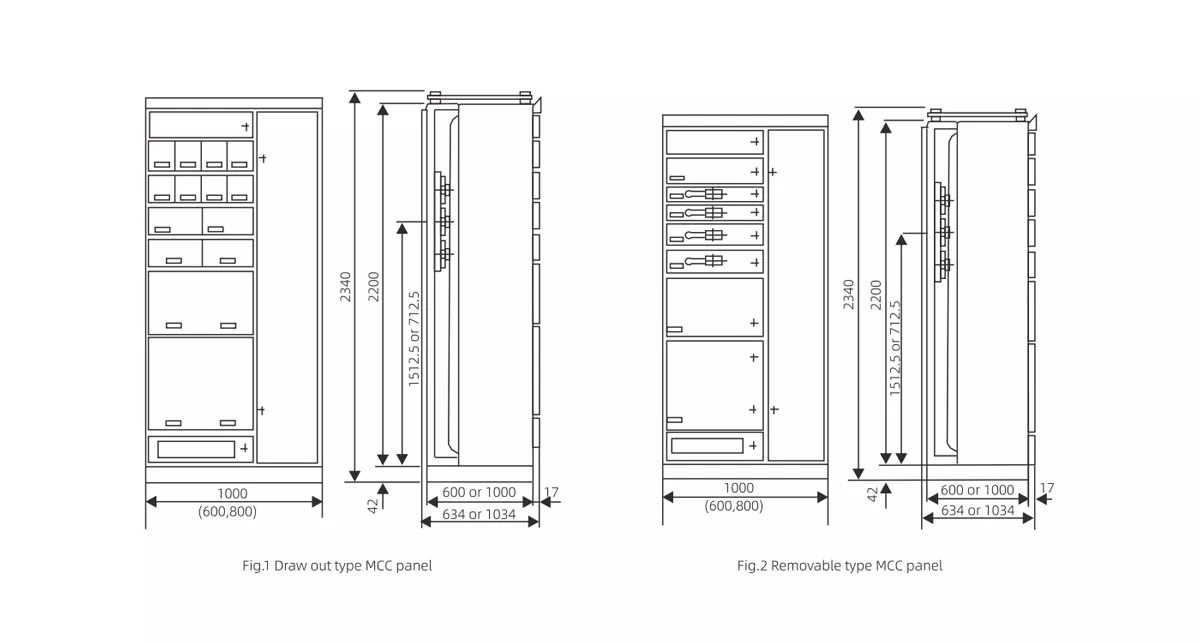

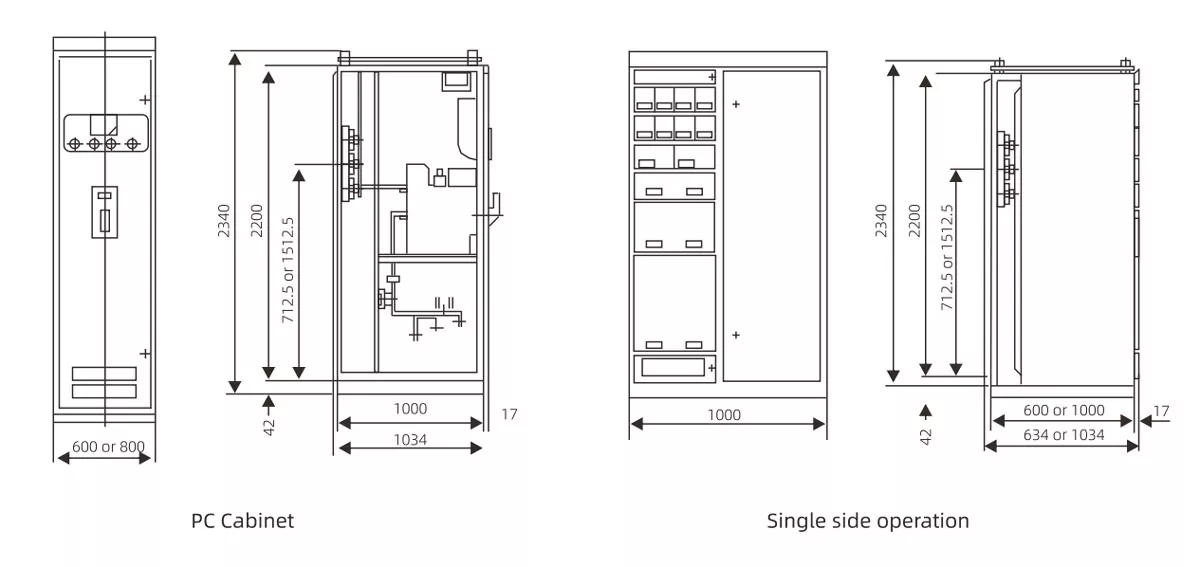

ВНУТРЕННЯЯ СТРУКТУРА

Применимые условия окружающей среды

1. Температура окружающей среды: от -5°С до +40°С; Средняя суточная температура не превышает 35°C.

2. Высота установки: ≤2000 метров; только для внутреннего использования

3. Влажность: Относительная влажность ≤50% при 40°C; максимальная влажность 90% при 20°C; оснащен антиконденсационной функцией, позволяющей справляться с колебаниями температуры.

4. Вертикальность установки: наклон корпуса не более 5°.

5. Место эксплуатации: Запрещается установка в зонах, содержащих легковоспламеняющиеся/взрывоопасные среды, сильную вибрацию или агрессивные химические газы.

Многоотраслевые приложения и примеры реальных проектов

Пример 1: Проект распределения электроэнергии для крупной нефтехимической базы в Восточном Китае

На химическом перерабатывающем предприятии годовой производительностью 1,2 миллиона тонн установлено 28 распределительных устройств низкого напряжения HUAJIDIAN MNS. Выступая в качестве центра управления двигателем цеха, система обеспечивает непрерывную подачу электроэнергии к реакционным сосудам и перекачивающим насосам. Шкафы со степенью защиты IP41 эффективно изолируют химическую пыль, усиленные шины выдерживают импульсные токи при запуске двигателей, а интерфейсы связи интегрируются с системой управления РСУ предприятия; система стабильно работала в течение трех лет без каких-либо случаев короткого замыкания.

Пример 2: Вспомогательная энергосистема для теплоэлектростанции мощностью 300 МВт

Оборудовано 35 распределительными устройствами GCS для распределения электроэнергии по вспомогательным системам, таким как установки водоснабжения, десульфурации и пылеудаления. Главная шина 6300A поддерживает работу при полной нагрузке, а высокая устойчивость к короткому замыканию смягчает колебания сети во время запуска и остановки агрегата. Интеллектуальные интерфейсы подключаются непосредственно к центральной платформе управления предприятия, позволяя в режиме реального времени подавать сигналы тревоги о неисправностях.

HUAJIDIAN: Корпоративная сила и гарантия качества

Основанный в Вэньчжоу, провинция Чжэцзян, в 1998 году, бренд предлагает широкий ассортимент продукции для передачи и распределения электроэнергии, включая низковольтные распределительные устройства, блоки кольцевой сети (RMU), трансформаторы, стабилизаторы напряжения и автоматические выключатели.

Являясь долгосрочным поставщиком отечественных и международных проектов EPC, компания имеет сертификат системы менеджмента качества ISO9001 и сертификат безопасности CE. У нас есть собственная стандартизированная фабрика с полным процессом проверки качества, охватывающим сырье, полуфабрикаты и готовую продукцию; Каждое распределительное устройство перед отправкой с завода проходит комплексные испытания электрических характеристик.

Наша профессиональная техническая команда предоставляет комплексные услуги, включая проектирование схемы распределения электроэнергии, руководство по установке на месте и пожизненную техническую поддержку. Наша продукция, ориентированная на качество, экспортируется на рынки по всему миру.

Часто задаваемые вопросы

Вопрос 1: Можно ли позже расширить распределительное устройство низкого напряжения HUAJIDIAN MNS и каково максимальное количество цепей на единицу?

A1: Распределительное устройство имеет полностью модульную конструкцию, позволяющую гибко добавлять или удалять функциональные выдвижные блоки даже после установки на месте. Нет необходимости заменять каркас шкафа; достаточно просто установить дополнительные модули выдвижных ящиков. Главные и ответвленные шины оснащены зарезервированными интерфейсами расширения, что значительно сокращает время и стоимость модернизации системы.

Вопрос 2: Как мне выбрать между стандартными и усиленными ответвительными шинами для системы GCS?

A2: Стандартная ответвительная шина имеет пиковую нагрузку 105 кА/0,1 с и подходит для применений с небольшой нагрузкой, таких как офисные здания и текстильные фабрики. Усиленная версия выдерживает ток 176 кА/0,1 с, что делает ее идеальной для условий с сильными воздействиями короткого замыкания, встречающихся на нефтехимических заводах, металлургических предприятиях и крупных электростанциях. Наша техническая группа может бесплатно порекомендовать соответствующие характеристики шин в зависимости от параметров тока короткого замыкания на вашем объекте.

Вопрос 3: Поддерживает ли низковольтное распределительное устройство MNS индивидуальные функции интеллектуального мониторинга и какие протоколы связи совместимы?

A3: Все шкафы оснащены зарезервированными независимыми интерфейсами связи и поддерживают установку индивидуальных модулей интеллектуального мониторинга. Совместимые с основными протоколами связи в энергетике, они обеспечивают удаленную передачу данных, включая напряжение, ток, температуру шкафа и сигналы неисправностей, а также дистанционное управление и оповещение об аномалиях. Решения для вторичной проводки и интеграции с системами мониторинга также могут быть предоставлены по запросу.

Технические параметры первичной цепи (согласно Dw45)

Примечание:

1. Ток вертикальной шины достигает 2000 А при +35 ℃; (+40℃ с охладителем)

2. При необходимости учитывается степень защиты IP54 для специальной конструкции.
