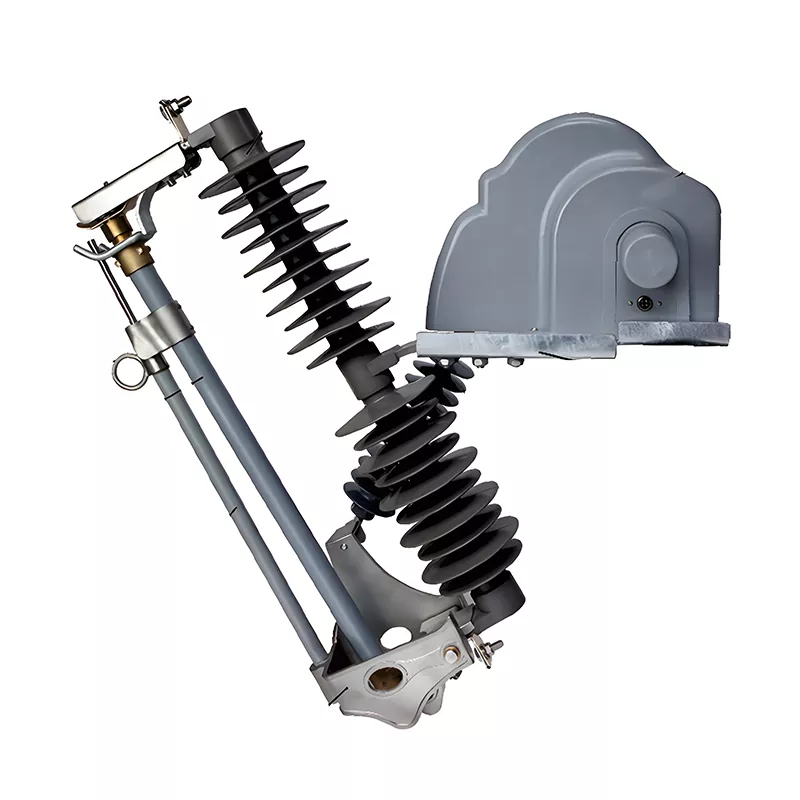

Моторизованный предохранитель на 40,5 кВ

Моторизованный предохранитель HUAJIDIAN на 40,5 кВ представляет собой интеллектуальную модернизацию традиционного выкатного предохранителя для наружного применения, специально разработанного для наружных систем распределения электроэнергии высокого напряжения. В отличие от традиционных продуктов, которые требуют ручного управления на месте, этот продукт оснащен электрическим приводом, обеспечивающим полностью автоматическое открытие и закрытие. В устройстве используется принцип гравитационного падения; После перегорания неисправного предохранителя трубка предохранителя автоматически падает под действием силы тяжести, образуя четко видимый разрыв, облегчающий осмотр и обслуживание.

Используя многолетний опыт исследований, разработок и производства энергетического оборудования, компания HUAJIDIAN оптимизировала структуру изоляции, механическую стабильность и адаптируемость к окружающей среде своей продукции, полностью решив такие проблемы, как высокие эксплуатационные риски, медленная реакция на неисправности и плохая устойчивость к атмосферным воздействиям традиционных предохранителей. Эти предохранители являются важным основным оборудованием для интеллектуальной модернизации современных распределительных сетей.

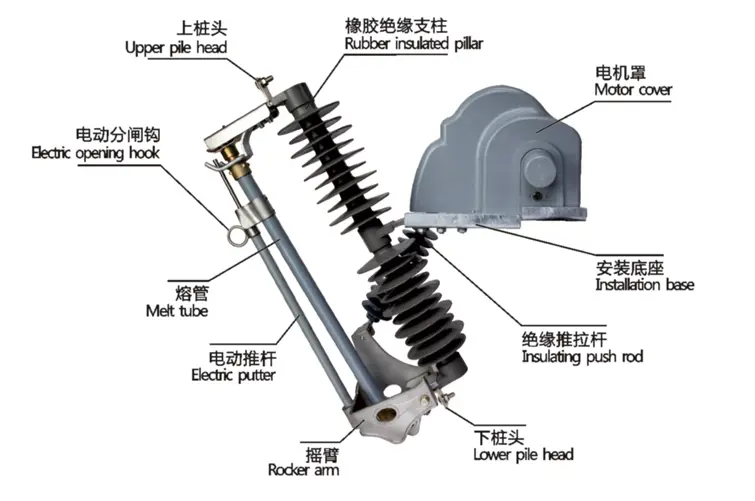

Структурное представление

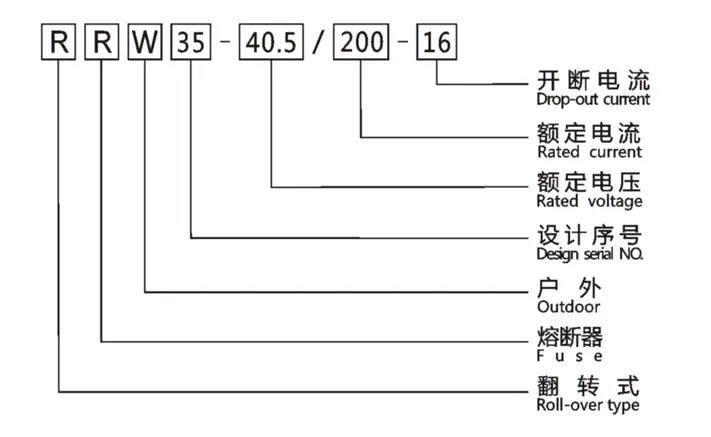

Тип введение

Основные характеристики и характеристики

1. Высокопроизводительные параметры защиты.

- Номинальное напряжение: 40,5 кВ

- Номинальный ток: 200А

- Номинальный ток отключения: 16 кА

- Минимальный путь утечки: 1255 мм. Эти параметры обеспечивают точную реакцию на перегрузки по току и короткие замыкания в линии, эффективно предотвращая перегорание оборудования и отключения линии, а также гарантируя безопасную и стабильную работу электросети.

2. Интеллектуальная электрическая операционная система

- Рабочее напряжение двигателя: 12 В/24 В постоянного тока, широкая адаптируемость напряжения и высокая совместимость.

- Метод работы: оснащен электрическим толкателем и электрическим крюком, поддерживающим дистанционное управление и автоматическое реагирование на неисправности.

- Основное преимущество: не требуется ручное управление на месте, достигается автоматическое устранение неисправностей и значительно повышается эффективность работы распределительной сети.

3. Оптимизированный структурный дизайн.

В изоляционном слое используются высококачественные резиновые изолированные опоры и встроенные изолированные толкатели, обладающие высокой прочностью изоляции и устойчивостью к старению, что эффективно исключает риск протечек и пробоев. Механическая конструкция оснащена прецизионным коромыслом и специальной защитной крышкой двигателя, обеспечивающей комплексную защиту внутренних компонентов ядра, устойчивость к внешним воздействиям и пылевой коррозии, а также гарантирующую долгосрочную стабильную работу оборудования.

4. Отличная адаптация к окружающей среде.

- Рабочая температура: -30℃~45℃, подходит для экстремально холодных и высокотемпературных наружных условий.

- Применимая высота: 1000 м и ниже

- Способность обледенения: выдерживает максимальную радиальную толщину обледенения 6 мм, стабильную работу в зимнюю обледеневшую погоду.

Основные сценарии применения

Благодаря преимуществам интеллектуальной работы, стабильной защиты и высокой устойчивости к атмосферным воздействиям моторизованный предохранитель HUAJIDIAN на 40,5 кВ широко используется в различных сценариях распределения электроэнергии высокого напряжения на открытом воздухе:

1. Защита от перегрузки по току и короткого замыкания для наружных фидеров 40,5 кВ в городских и сельских распределительных сетях.

2. Основное или резервное оборудование защиты наружных распределительных устройств на подстанциях.

3. Защита линий для крупных фотоэлектрических электростанций и систем сбора энергии ветряных электростанций.

4. Основное вспомогательное оборудование для систем автоматизации распределительных сетей, требующих дистанционного автоматического переключения.

Случай инженерного применения

Кейс: Проект защиты распределительной сети для ветряной электростанции на северо-западе Китая

Крупная береговая ветряная электростанция в Синьцзяне сталкивается с суровыми внешними условиями: сильными ветрами круглый год, большой разницей температур днем ​​и ночью, а также высоким риском обледенения зимой. Традиционные ручные предохранители были сложны в эксплуатации, имели медленную реакцию на неисправности и были склонны к случайному срабатыванию из-за обледенения. В этом проекте было использовано 86 комплектов моторизованных выпадающих предохранителей HUAJIDIAN на 40,5 кВ, которые благодаря устойчивости к низким температурам -30 ℃ и противообледенительным характеристикам толщиной 6 мм идеально подходят для сурового местного климата. Функция дистанционного электрического отключения полностью устраняет угрозу безопасности при работе на высоте в экстремальных погодных условиях, снижает частоту технического обслуживания на 70% и повышает надежность электроснабжения системы сбора энергии ветряной электростанции более чем на 95%.

Бренд и сила завода

HUAJIDIAN — профессиональный производитель высоковольтного силового оборудования, расположенный в провинции Чжэцзян, специализирующийся на исследованиях, разработках, производстве и продаже наружного высоковольтного защитного оборудования. Компания оснащена комплексными производственными линиями, стандартизированными испытательными лабораториями и имеет полную отраслевую квалификацию, что обеспечивает комплексное обслуживание от исследований и разработок и точного производства до контроля качества и послепродажной поддержки.

Бренд всегда придерживается бизнес-философии «качество прежде всего», строго соблюдая национальные и отраслевые стандарты на протяжении всего процесса, а вся продукция проходит профессиональное тестирование производительности. Мы поддерживаем долгосрочные партнерские отношения с крупными электросетями и новыми электростанциями по всему Китаю, предоставляя безопасные, высококачественные и экономичные решения для энергетического оборудования клиентам по всему миру, зарабатывая широкое признание на рынке и репутацию в отрасли.

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества моторизованного выпадающего предохранителя HUAJIDIAN по сравнению с традиционными ручными предохранителями?

Традиционные предохранители требуют ручного управления на месте, что создает такие риски, как работа на высоте и медленное устранение неисправностей. Моторизованная модель HUAJIDIAN на 40,5 кВ оснащена интеллектуальной электрической операционной системой, поддерживающей дистанционное управление 12 В/24 В постоянного тока и автоматическое реагирование на неисправности, что устраняет необходимость работы на месте и значительно повышает безопасность обслуживания и эффективность устранения неисправностей. В то же время оборудование устойчиво к низким температурам, антиобледенению и обладает более высокой стабильностью изоляции, что приводит к увеличению срока службы и снижению затрат на техническое обслуживание, адаптируясь к потребностям современного беспилотного и интеллектуального развития распределительных сетей.

Вопрос 2: Для каких рабочих условий подходит этот моторизованный предохранитель на 40,5 кВ?

Этот продукт специально разработан для сценариев распределения электроэнергии высокого напряжения на открытом воздухе. Он может стабильно работать в диапазоне температур от -30 ℃ до 45 ℃, подходит для высоты 1000 м и ниже и выдерживает максимальное радиальное обледенение толщиной 6 мм. Он широко применим к ветряным электростанциям, фотоэлектрическим электростанциям, городским и сельским наружным линиям электропередачи, наружной защите подстанций и другим сценариям и может легко справляться с различными суровыми внешними условиями, такими как высокие температуры, сильный холод, обледенение и пыль.

В3: Совместима ли электрическая система управления изделия с обычным оборудованием автоматизации распределительных сетей?

Отличная совместимость. В продукте используется лучшая в отрасли конструкция привода двигателя с широким диапазоном напряжения 12 В/24 В постоянного тока, которая совместима с большинством традиционных систем автоматизации распределительных сетей и оборудования дистанционного мониторинга, представленных на рынке. Стандартные характеристики интерфейса электрического привода и спускового крюка исключают необходимость сложных модификаций и адаптаций во время установки. Он может быстро обеспечить дистанционное открытие и закрытие, а также защиту от неисправностей, что делает установку удобной и стабильной.
