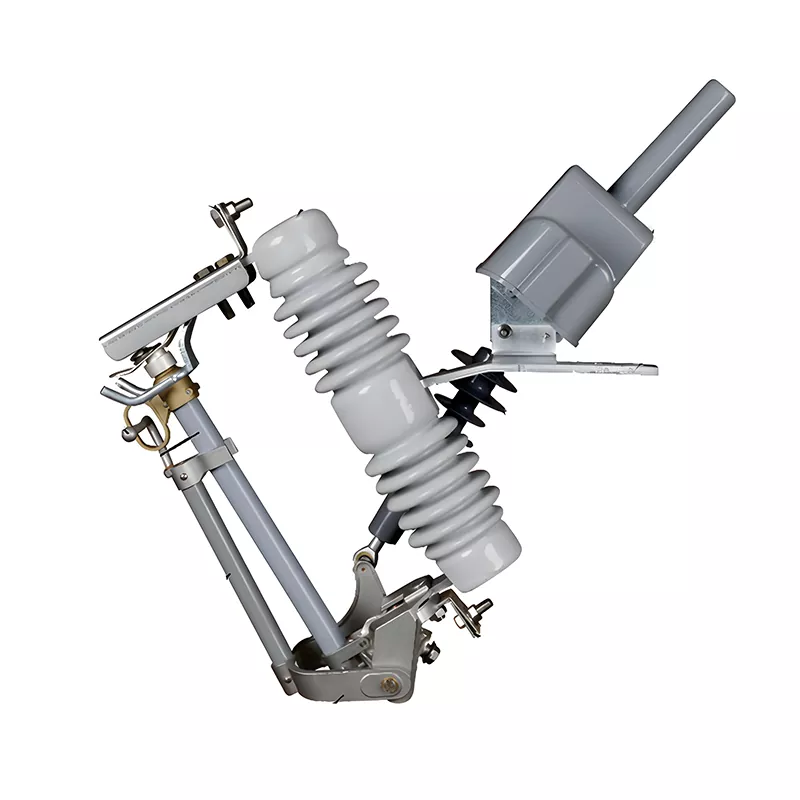

Фарфоровый моторизованный предохранитель

Фарфоровый моторизованный предохранитель HUAJIDIAN представляет собой специальное защитное устройство для наружного применения высокого напряжения, адаптированное к системам распределительных сетей напряжением 10 кВ и в основном используемое для защиты основных распределительных трансформаторов, установленных на столбах, терминалов высоковольтных линий и ответвлений. При возникновении в линии перегрузки или короткого замыкания встроенный в устройство высокоточный предохранитель из медно-серебряного сплава быстро плавится. Опираясь на двойное действие силы тяжести и встроенной пружины, трубка предохранителя автоматически опускается, образуя четкую и интуитивно видимую точку разрыва.

По сравнению с традиционными плавкими предохранителями этот продукт имеет стабильные характеристики предохранителя и надежную работу гашения дуги. Оснащенный структурой защиты от неправильной эксплуатации, он может быстро отключать неисправности и защищать силовое оборудование, а также служить точкой изоляции для обеспечения безопасного обслуживания линии. Сочетая в себе стабильность работы сети и безопасность персонала, это высокопроизводительное и экономичное основное устройство для защиты от неисправностей распределительной сети 10 кВ.

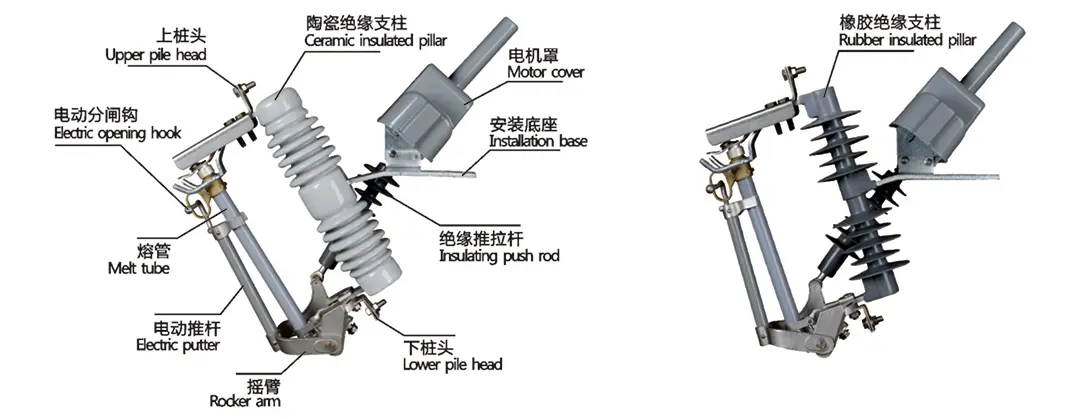

Структурное представление

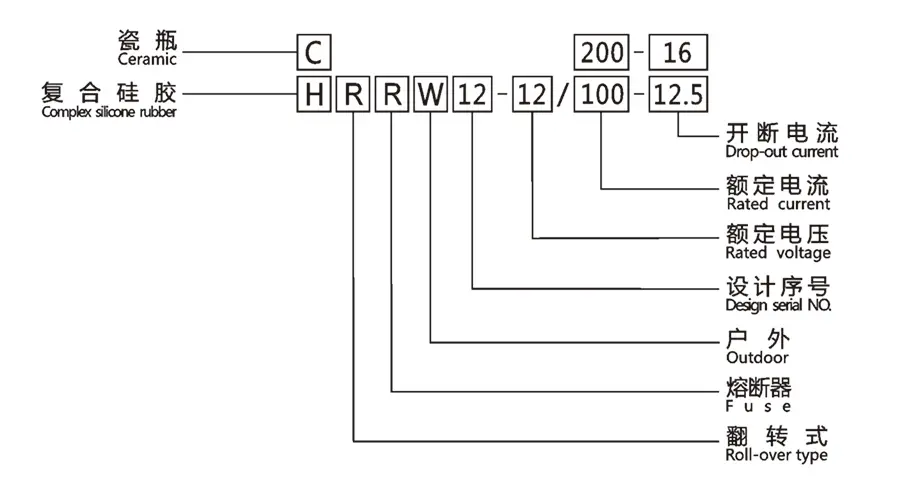

Тип введение

Основные преимущества продукта

1. Отличные изоляционные характеристики, адаптируемые к сложным наружным условиям.

Используя высокопрочные интегральные фарфоровые изоляторы с большим путем утечки, он обладает чрезвычайно высокой устойчивостью к пробоям, старению и атмосферным воздействиям. Поддерживая дополнительные уровни защиты от загрязнения класса III/IV, он может стабильно адаптироваться к различным сложным условиям окружающей среды, таким как высокие и низкие температуры, пыль, туман, большая высота и сильное загрязнение. Плотная структура изолятора не склонна к растрескиванию или деформации в процессе длительной эксплуатации, что исключает проблемы разрушения изоляции.

2. Надежное гашение дуги, точное и безопасное отключение короткого замыкания.

Фарфоровый моторизованный предохранитель имеет встроенную независимую газогенерирующую дугогасительную структуру, которая поглощает и гасит дугу срабатывания за очень короткое время, полностью предотвращая повторное зажигание дуги и случайное повторное включение, обеспечивая безопасную и надежную однократную операцию отключения. Соответствующий предохранитель из медно-серебряного сплава имеет точные и стабильные параметры плавления, чутко реагируя на незначительные перегрузки и внезапные короткие замыкания, исключая случайное плавление и выход из строя.

3. Удобная установка, чрезвычайно низкие затраты на техническое обслуживание.

Благодаря универсальной конструктивной конструкции его можно напрямую адаптировать к традиционным распределительным траверсам, представленным на рынке, не требуя сложных модификаций на месте, что делает установку и ввод в эксплуатацию эффективными и быстрыми. Конструкция продукта проста и компактна, а замена предохранителей проста и не требует специального прецизионного оборудования для обслуживания, что значительно снижает затраты на рабочую силу и материалы на месте, что приводит к чрезвычайно высокой долгосрочной экономической эффективности.

4. Безопасная изоляция, исключающая риск неправильной эксплуатации.

После аварийного падения устройство образует четко видимый разрыв, действуя как разъединитель, обеспечивая стандартизированную и безопасную точку отключения питания для обслуживания линии, диагностики неисправностей и замены оборудования. Он оснащен специальной структурой, защищающей от неправильной эксплуатации, которая эффективно предотвращает риски случайного закрытия и неисправности, вызванные человеческим фактором и внешним вмешательством окружающей среды, всесторонне обеспечивая личную безопасность обслуживающего персонала.

Основные технические параметры

Сценарии применения

1. Первичная защита распределительных трансформаторов.

В качестве основного защитного устройства для распределительных трансформаторов на столбе 10 кВ фарфоровый моторизованный предохранитель может быстро отключить перегрузку трансформатора и короткое замыкание, предотвращая перегорание и повреждение оборудования, сводя к минимуму влияние неисправностей и обеспечивая безопасную и стабильную работу силового оборудования.

2. Проекты модернизации городских и сельских электросетей

Подходит для удаленных сельских электросетей, а также для вновь построенных или модернизированных распределительных линий, не требует сложных систем электропитания и управления, прост в эксплуатации, имеет низкие инвестиционные затраты и идеально адаптируется к характеристикам рассредоточенного и широкого охвата сельских электросетей.

3. Защита высоковольтных линий в индустриальных парках

Используемый для защиты оконечных и ответвлений высоковольтных распределительных линий 10 кВ на заводских территориях в сочетании с секционирующими выключателями линий он позволяет быстро определять местонахождение и изоляцию повреждения, избегая крупномасштабных отключений электроэнергии на заводских производственных линиях и обеспечивая стабильное электроснабжение промышленного производства.

Практический пример применения

1. Предыстория дела

Проект реконструкции сельской электросети на уровне уезда в Северном Китае в 2025 году. Местные линии электропередачи были разбросаны, а погодные условия на открытом воздухе, такие как грозы, песчаные бури и низкие температуры, были частыми, что затрудняло проверку неисправностей на большой высоте. Существующие обычные плавкие предохранители имели плохую защиту от загрязнения и низкую способность идентификации неисправностей, что легко приводило к повторному зажиганию дуги и ложному отключению линии, что приводило к задержке технического обслуживания и плохой стабильности источника питания.

2. Прикладное решение

В рамках проекта был приобретен оптом четырехуровневый фарфоровый моторизованный предохранитель HUAJIDIAN на 12 кВ/200 А, который был установлен на первичной стороне 86 столбовых трансформаторов и на клеммах 32 ответвлений на территории. Характеристики предохранителей были настроены в соответствии с мощностью трансформатора на месте, а также были предоставлены специальные изолированные рабочие стержни и запасные предохранители для адаптации к сложным внешним условиям.

3. Результаты применения

Оборудование стабильно работало в течение года в экстремальных погодных условиях, таких как грозы и низкие температуры, с точными и безошибочными защитными действиями, без проблем с повторным возгоранием дуги или нарушением изоляции. Интуитивно понятный угол наклона позволяет обслуживающему персоналу быстро находить неисправности на земле, устраняя необходимость карабкаться по столбам и повышая эффективность устранения неисправностей на 60%. Упрощенная структура замены снижает ежедневные затраты на техническое обслуживание на 45%, полностью устраняя болевые точки, связанные со сложным устранением неисправностей и высокими затратами на техническое обслуживание в сельских электросетях, получая высокое признание со стороны подразделений по обслуживанию электросетей.

Инструкции по установке и обслуживанию

1. Требования к установке

Оборудование должно быть стационарно установлено на наружной распределительной траверсе. Высота и расстояние установки должны соответствовать стандартам безопасного расстояния распределительной сети 10 кВ. Место установки должно иметь хороший обзор, облегчая наблюдение за состоянием оборудования и ручное управление. Категорически запрещается установка в суровых условиях с сильной вибрацией, скоплением агрессивных газов или длительным скоплением воды.

2. Проверка после установки.

После установки проверьте гибкость трубки предохранителя, чтобы убедиться в отсутствии заклинивания; убедитесь, что контактное соединение надежно, а угол падения соответствует проектному стандарту 65°±5°, чтобы обеспечить нормальное падение в случае неисправности. Одновременно убедитесь, что характеристики предохранителей соответствуют мощности трансформатора, чтобы избежать отказа оборудования, вызванного несоответствием параметров.

3. Регулярное техническое обслуживание

Регулярно очищайте поверхность изолятора от пыли и грязи во избежание пробоев; регулярно проверяйте коррозию компонентов механической трансмиссии и деформацию трубок предохранителей и своевременно заменяйте устаревшие или поврежденные детали. После экстремальных погодных явлений, таких как грозы, сильные ветры и метели, требуется специальная проверка оборудования для предварительного выявления потенциальных угроз безопасности.

Дополнительные услуги по настройке и настройке

1. Настройка параметров: номинальный ток, отключающая способность при коротком замыкании и уровень защиты от загрязнения могут быть настроены в соответствии с параметрами линии и трансформатора пользователя;

2. Обновление функций: доступны дополнительные модели с функцией отключения нагрузки для обеспечения безопасного открытия и закрытия в условиях нагрузки;

3. Обновление материала: доступны версии композитных изоляторов с повышенной устойчивостью к старению и пробоям, подходящие для высотных и сильно загрязненных территорий;

4. Соответствующие аксессуары: доступны индивидуальные изолирующие стержни, предохранители с полной спецификацией и руководство по установке на месте.

Часто задаваемые вопросы

В1: Как решить проблему частого перегорания или сбоя в работе предохранителя во время использования фарфорового моторизованного выпадающего предохранителя?

A1: Частые перегорания предохранителей часто вызваны несоответствием характеристик тока предохранителя или длительной перегрузкой цепи. Выход из строя оборудования обычно происходит из-за заклинивания трубки предохранителя или старения механической конструкции. Рекомендуется сначала проверить, соответствуют ли характеристики предохранителей мощности трансформатора, регулярно очищать компоненты трансмиссии, заменять устаревшие предохранители и обеспечивать плавное движение трубки предохранителя для эффективного решения этих проблем.

В2: Каковы основные преимущества продукции HUAJIDIAN по сравнению с традиционными обычными выпадающими предохранителями?

A2: Основные преимущества в основном тройные: во-первых, использование предохранителей из медно-серебряного сплава обеспечивает точные параметры плавления и более чувствительную реакцию на неисправность; во-вторых, встроенная газогенерирующая дугогасительная структура предотвращает повторное возгорание дуги, что существенно повышает безопасность эксплуатации; в-третьих, конструкция с двойным выпадением под действием силы тяжести и пружины обеспечивает стабильную работу и четкий угол падения, что позволяет устранять неисправности без подъема на столб, снижает сложность и затраты на техническое обслуживание и обеспечивает значительно более высокую общую экономическую эффективность, чем традиционные продукты.
