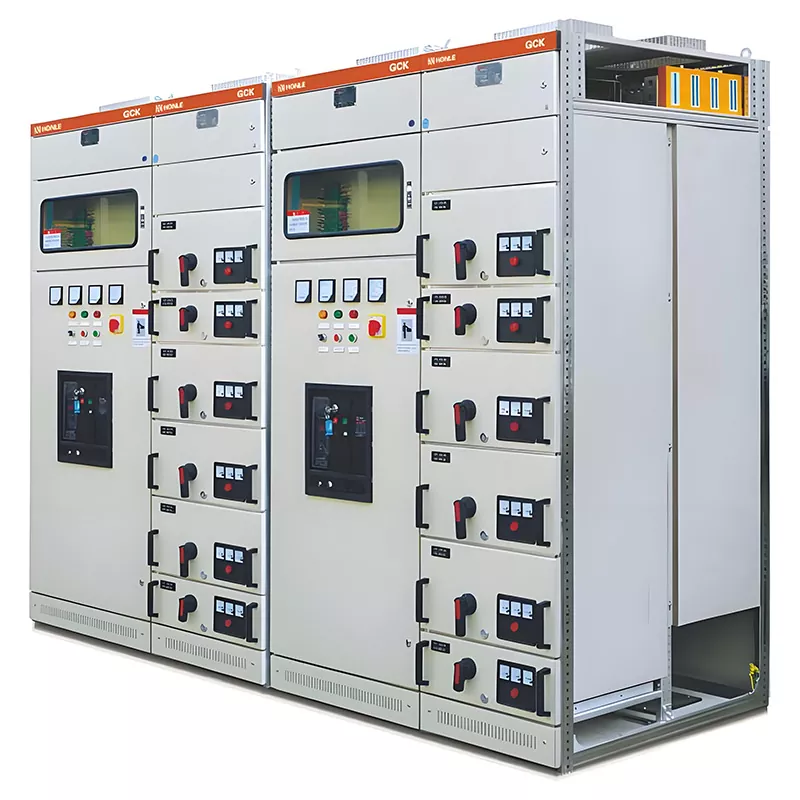

Распределительное устройство низкого напряжения GCK

В распределительном устройстве низкого напряжения HUAJIDIAN GCK используется конструкция с выдвижным ящиком, что упрощает обслуживание. Он позволяет создавать гибкие конфигурации, включая шкафы входящих фидеров, шкафы с выдвижными фидерами и шкафы измерения, для управления пуском/остановкой двигателя и защиты от короткого замыкания/перегрузки. Это распространенное модульное низковольтное решение для распределительных помещений большой мощности.

Как надежный поставщик универсальных решений по распределению электроэнергии, мы предлагаем различные дополнительные услуги по индивидуальной настройке: нестандартные размеры шкафов, специализированную антикоррозийную/влагозащитную обработку, а также интеграцию модулей удаленной связи и онлайн-мониторинга энергии. Мы также предоставляем бесплатные предпроектные обследования площадки, чтобы убедиться, что оборудование соответствует схеме нагрузки на площадке.

Каждое устройство поставляется с сертификацией 3C, заводским сертификатом соответствия и схемой основной системы. На листовой металл шкафа распространяется двухлетняя гарантия, а внутренние компоненты соответствуют оригинальным гарантийным стандартам производителя; мы также предоставляем пожизненные технические консультации и поставку запасных частей.

Сценарии применения

1. Промышленные предприятия, химические заводы и прибрежные мастерские, подвергающиеся воздействию солевых брызг.

2. Крупные коммерческие комплексы и офисные здания.

3. Проекты городского железнодорожного транспорта и муниципальных подземных инженерных туннелей.

4. Централизованные зоны управления двигателями и помещения распределения/измерения мощности в промышленных комплексах.

МОДЕЛЬ

Основные электрические технические параметры

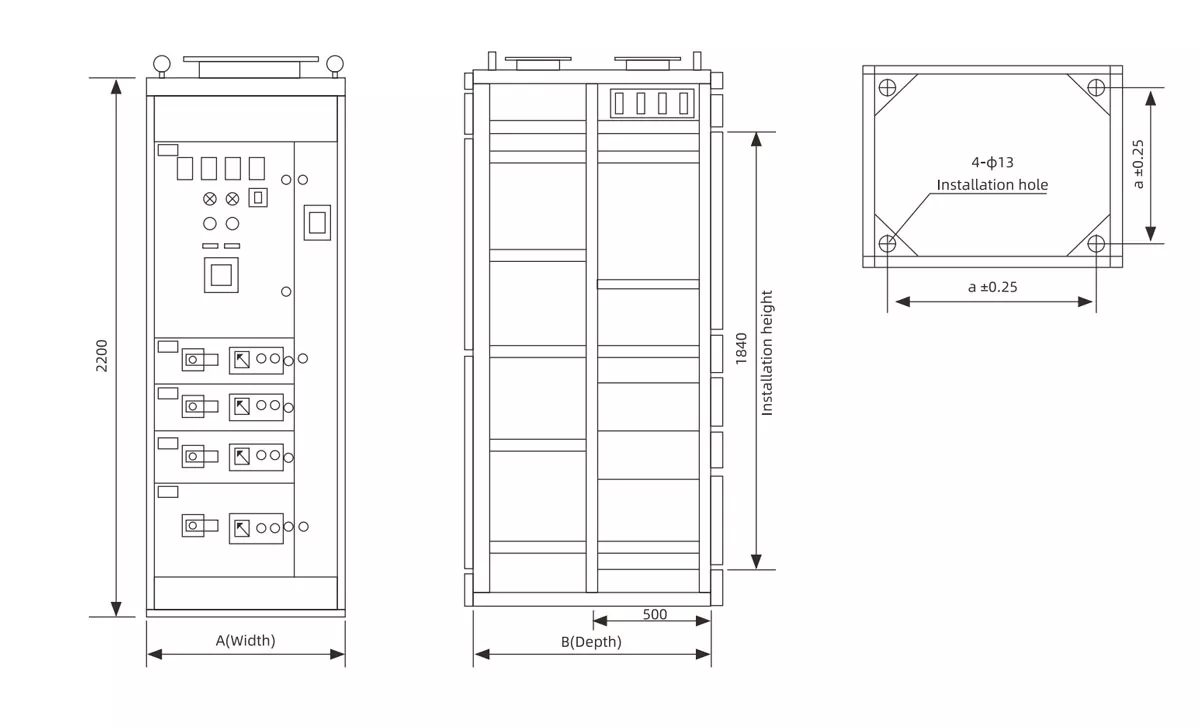

Структурный дизайн и ключевые особенности

1. Шкаф с болтовым соединением профиля 8MF (бессварной)

Шкаф собирается с использованием стандартных холодногнутых профилей и болтов 8MF, образующих несварную раму с высокой механической прочностью, способную выдерживать деформации, вызванные электромагнитными силами короткого замыкания.

Панели шкафа изготовлены из холоднокатаной стали, обработаны травлением, фосфатированием и электростатическим напылением эпоксидной смолы для обеспечения превосходной устойчивости к коррозии и старению, что обеспечивает долговечность без ржавчины и отслаивания краски при длительном использовании в распределительных помещениях. Модульные вырезы заранее зарезервированы для облегчения будущих обновлений и модификаций.

2. Трехпозиционные ящики с защитной блокировкой.

- Сервисное положение: ящик полностью вставлен; как основная, так и вторичная цепи управления подключены, что обеспечивает нормальную работу.

- Тестовое положение: главная цепь отключена; вторичная цепь под напряжением для тестирования/ввода в эксплуатацию без включения последующих нагрузок.

- Выдвинутое положение: ящик полностью выдвинут; обе основные и вторичные цепи обесточены, что обеспечивает безопасность при обслуживании и замене компонентов.

Оснащен механическим запирающим механизмом, который предотвращает принудительное выдвижение ящика под напряжением, что исключает угрозу безопасности.

Основные преимущества продукта

1. Снижение затрат на расширение мощностей и модернизацию.

Стандартизированные характеристики выдвижных ящиков позволяют увеличить грузоподъемность просто за счет установки дополнительных модулей выдвижных ящиков без изменения основного каркаса шкафа, в результате чего затраты на модернизацию значительно ниже, чем для шкафов GGD фиксированного типа.

2. Более эффективное использование пространства

При одинаковых внешних размерах распределительное устройство низкого напряжения GCK вмещает на 60 % больше отходящих цепей, чем стационарные шкафы, что уменьшает требуемую площадь распределительного помещения и экономит затраты на общестроительные работы.

3. Сильная адаптация к окружающей среде

Стандартные модели подходят для обычных помещений; Специальные антикоррозийные шкафы IP54 доступны для суровых условий, таких как химические заводы, подземные инженерные туннели и прибрежные районы с высоким уровнем воздействия соляного тумана.

4. Поддерживает интеллектуальные обновления

Можно добавить модули для удаленной связи и онлайн-мониторинга энергопотребления, чтобы обеспечить загрузку данных и удаленную сигнализацию о неисправностях, что облегчает цифровую трансформацию «умных» заводов и «умных» зданий.

Примеры реальных проектов

Пример 1: Прибрежный завод тонкой химии в Шаньдуне

Из-за высокой влажности и сильной коррозии солевого тумана завод закупил 32 единицы индивидуального антикоррозионного распределительного устройства низкого напряжения GCK со степенью защиты IP54. Благодаря утолщенному антикоррозионному покрытию и герметичной конструкции ящиков агрегаты работают непрерывно в течение четырех лет без ржавчины и ухудшения изоляции. Двигатели на отдельных производственных линиях можно выводить для технического обслуживания без отключения электроэнергии в масштабе всего предприятия, что снижает потери, связанные с простоями, на 70 % по сравнению с предыдущими стационарными шкафами.

Пример 2: 38-этажное коммерческое офисное здание в Цзянсу

Подземное электрораспределительное помещение оснащено 18 шкафами стандарта IP30, обеспечивающими распределение электроэнергии для систем отопления, вентиляции и кондиционирования, лифтов, освещения и оборудования противопожарной безопасности. Компоновка ящиков высокой плотности экономит почти 20 м² инженерного пространства в помещении распределения электроэнергии; Оснащенный модулем мониторинга энергопотребления, администрация объекта недвижимости может просматривать данные об электроэнергии в режиме реального времени, чтобы оптимизировать использование в пиковую и внепиковую часы и снизить затраты на электроэнергию.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать распределительное устройство низкого напряжения GCK на химических заводах или в прибрежных районах с солевыми туманами?

А1: Да. Доступны версии с высокой степенью защиты (IP40, IP54) с утолщенными корпусами с эпоксидным покрытием, герметичными ящиками и обработкой поверхности, устойчивой к солевому туману, что делает их подходящими для химических цехов, подземных инженерных туннелей и прибрежных объектов; стандартная версия IP30 подходит только для сухих помещений электрораспределения, не содержащих агрессивных газов.

В2: Каковы различия между выдвижными распределительными устройствами GCK и стационарными распределительными устройствами GGD с точки зрения расширения мощности и количества отходящих цепей?

A2: Есть два ключевых отличия: во-первых, ящики GCK стандартизированы; добавление новых нагрузок просто требует установки дополнительного ящика без изменения каркаса шкафа, в результате чего затраты на модификацию вдвое меньше, чем у блоков GGD. Во-вторых, для шкафов одинакового размера количество отходящих цепей увеличивается на 60%, что значительно снижает инвестиции в гражданское строительство помещения распределения электроэнергии.
