Низковольтный электрораспределительный шкаф

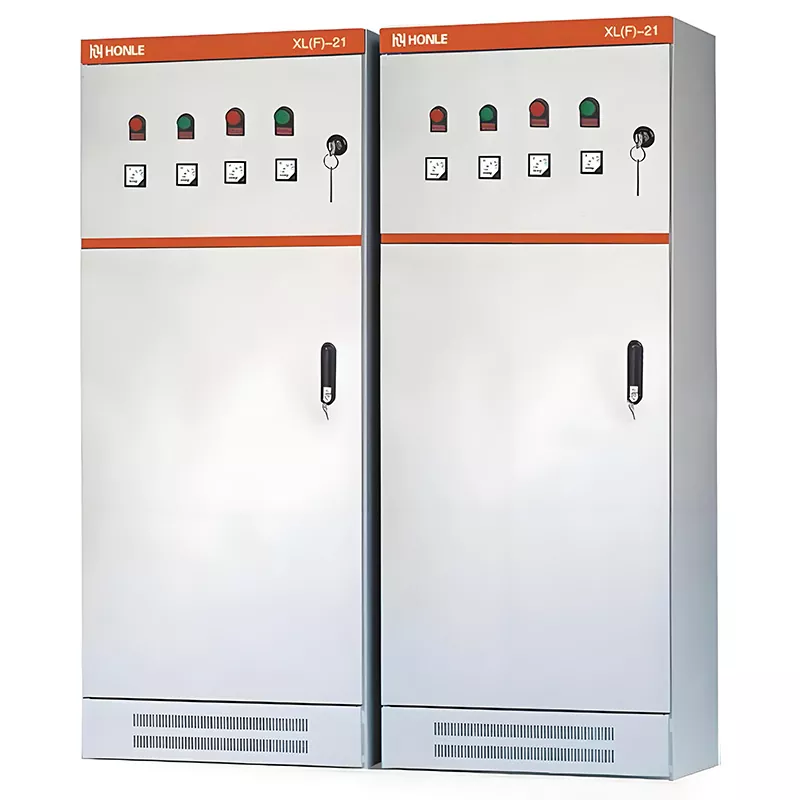

Низковольтный распределительный шкаф XL(F)-21, изготовленный по индивидуальному заказу компании HUAJIDIAN, имеет классический серо-белый корпус с оранжевой акцентной полосой вверху. Дверца шкафа разделена на верхнюю рабочую часть и нижний герметичный аппаратный отсек, дверца которого запирается, что обеспечивает безопасность эксплуатации. An integrated ventilation louver at the bottom provides both heat dissipation and dust protection.

В стандартную комплектацию передней панели входят красные/зеленые индикаторы состояния (работа/неисправность), измерители напряжения и тока, а также главный ключ управления, позволяющий отслеживать состояние цепи в режиме реального времени, не открывая шкаф. Установка является гибкой, поддерживает отдельное настенное размещение или модульные конфигурации рядом, что делает ее подходящей для проектов высокопроизводительного многоконтурного распределения электроэнергии.

Являясь мировым поставщиком оборудования для распределения электроэнергии, HUAJIDIAN имеет собственный завод, строго соблюдая стандарты GB/T 7251.12-2013 и IEC 60439. Имея опыт успешной реализации проектов, шкафы надежно подходят для таких сред, как пыльные промышленные предприятия, коммерческие здания и муниципальная инфраструктура, полностью отвечая требованиям безопасности для промышленного и гражданского электрооборудования.

МОДЕЛЬ

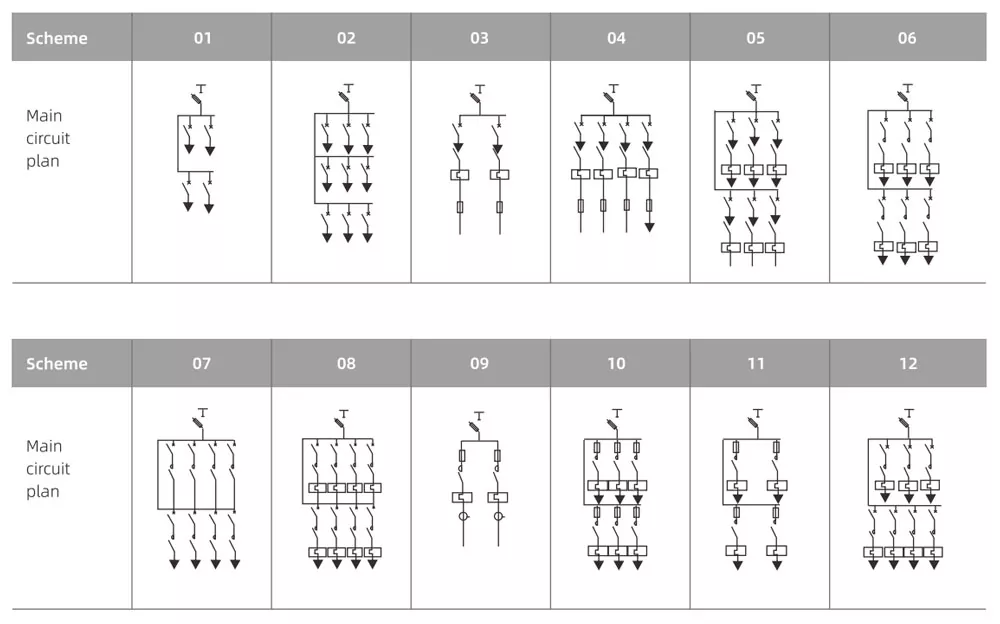

Основные технические параметры

ПОДРОБНЫЕ ИЗОБРАЖЕНИЯ

Ключевые преимущества продукта

1. Модернизированная конструкция пыленепроницаемых жалюзи.

В отличие от стандартных шкафов XL-21, модель XL(F) отличается оптимизированной герметизацией соединений шкафа и улучшенными нижними жалюзи. Такая конструкция обеспечивает вентиляцию, блокируя пыль и влагу, тем самым снижая риск коротких замыканий и старения компонентов, что делает ее идеальной для пыльных цехов в таких отраслях, как литейное производство, текстильная промышленность и механическая обработка.

2. Многоуровневая система защиты безопасности.

Двойная защита (перегрузка, короткое замыкание и утечка на землю) как для главных, так и для ответвленных автоматических выключателей, оснащенная красными индикаторами неисправности для немедленного визуального оповещения об аномалиях в цепи; независимое заземление двери шкафа, рамы и медных шин в сочетании с раздельной конструкцией заземления нейтрали исключает риск попадания в корпус шкафа напряжения; механизм двойной блокировки (главный ключ управления + механический дверной замок) обеспечивает блокировку питания во время технического обслуживания, предотвращая случайное включение под напряжением.

3. Энергоэффективные и долговечные медные шины высокой чистоты.

Стандартизированная конфигурация с использованием жестких медных шин TMY национального стандарта (GB), обеспечивающих превосходную проводимость и высокую допустимую нагрузку по току, гарантируя минимальное выделение тепла при длительной работе с полной нагрузкой; Стандартизированная перфорация шин и организованная ответвительная проводка снижают контактное сопротивление, тем самым сводя к минимуму потери энергии и затраты на электроэнергию с течением времени.

4. Гибкая настройка и варианты поставки

Завод HUAJIDIAN поддерживает две модели поставок: полностью собранные шкафы с предварительно установленными компонентами национального стандарта или продажу пустых шкафов с полным набором вспомогательных материалов (медные шины, дверные замки, монтажные направляющие); Размеры шкафа, степень защиты и внутренняя схема могут быть настроены в соответствии с конкретными требованиями.

Применимые условия окружающей среды

1. Температура окружающей среды: от -5°С до +40°С; Среднесуточная температура не превышает 35°С;

2. Высота установки: ≤2000м; решения по снижению номинальных характеристик, доступные для высотных приложений;

3. Влажность окружающей среды: Относительная влажность ≤90% (при 20°C, без конденсации); во влажных цехах могут быть установлены осушающие вентиляторы;

4. Запрещенные сценарии: Не для использования на открытом воздухе; непригоден для сред с высокоагрессивными газами или легковоспламеняющимися/взрывоопасными средами; Для взрывоопасных зон необходимы специализированные взрывозащищенные шкафы.

Практический пример применения

Пример 1: Крупномасштабный цех прядения текстиля (Промышленная среда с пылью)

Крупный отечественный производитель текстиля приобрел 16 единиц низковольтного электрораспределительного шкафа HUAJIDIAN XL(F)-21 400А для использования на своих прядильных производственных линиях. В цехе круглый год образуется значительное количество хлопкового пуха и пыли; благодаря модернизированным пыленепроницаемым жалюзи IP30 оборудование работает непрерывно в течение года без скопления пыли и сбоев из-за короткого замыкания, сокращая частоту технического обслуживания на 60% по сравнению со стандартными устройствами XL-21. Несколько шкафов подключены параллельно для централизованного управления 48 прядильными машинами, что обеспечивает единый мониторинг и быстрое устранение неполадок.

Пример 2: Высотное коммерческое офисное здание смешанного назначения (сценарий гражданской инфраструктуры)

22-этажное коммерческое офисное здание оснащено восемью главными распределительными шкафами HUAJIDIAN 630A и двадцатью четырьмя ответвленными распределительными шкафами. Внутренняя среда соответствует стандартному классу защиты IP30, а фронтальные визуальные приборы уменьшают рабочую нагрузку при регулярных проверках. Независимая конструкция заземления предотвращает воздействие статического электричества на чувствительную офисную электронику, а напольная, примыкающая к стене конструкция идеально вписывается в узкие шахты электрических стояков здания.

Часто задаваемые вопросы

В1: В чем ключевое отличие пыленепроницаемого шкафа XL (F)-21 от стандартного распределительного шкафа XL-21?

A: The XL (F)-21 is HUAJIDIAN’s upgraded dust-proof model; он оснащен уплотнительными лентами на швах корпуса и оптимизированными пылезащитными жалюзи в основании, обеспечивающими превосходную пыленепроницаемость — идеально подходит для пыльных мастерских, таких как текстильные или литейные цеха. Стандартный XL-21 обеспечивает только базовую защиту IP30 без усиленной пылезащиты, что делает его более подходящим для чистых помещений, таких как офисные здания.

Q2: Какова максимальная допустимая сила тока и количество ответвлений для стандартного низковольтного электрораспределительного шкафа? Можно ли расширить мощности?

О: Стандартный шкаф поддерживает номинал главного выключателя до 630 А и может вмещать от 6 до 12 ответвленных цепей в зависимости от ширины шкафа. При более высоких требованиях к мощности несколько шкафов можно соединить параллельно без необходимости дополнительных структурных модификаций.

В3: Можно ли купить пустой шкаф и установить компоненты самостоятельно? Какие аксессуары включены?

О: Компания HUAJIDIAN предлагает пустые шкафы XL (F)-21 для отдельной покупки в комплекте с установочными принадлежностями, такими как медные шины TMY, противоугонные замки, DIN-рейки и клеммные колодки. Стандартные размеры легко доступны, а нестандартные шкафы также можно изготовить по вашим чертежам.
