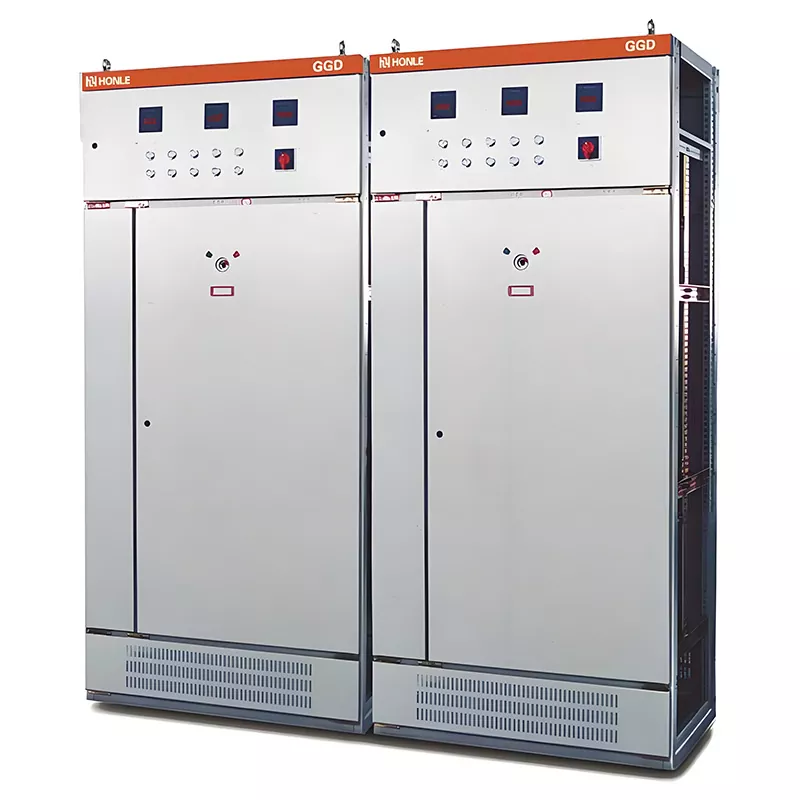

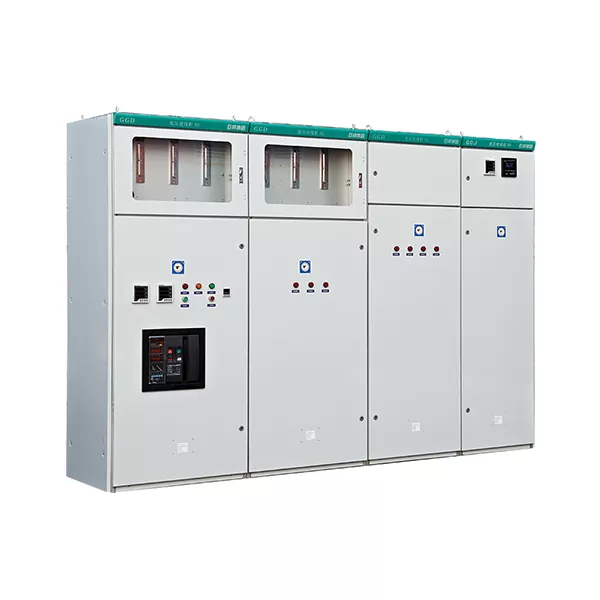

Распределительное устройство низкого напряжения GGD

Распределительное устройство низкого напряжения HUAJIDIAN GGD объединяет десятилетия производственного опыта, стандартизированные производственные линии и строгий контроль качества. Он сочетает в себе безопасность, долговечность и необходимость интеллектуальных обновлений, удовлетворяя потребности в распределении электроэнергии в промышленном, коммерческом, жилом секторе и секторах энергетической инфраструктуры. Проверенное в многочисленных реальных проектах и ​​полностью сертифицированное оборудование предлагает отечественным и международным клиентам экономичное и долговечное решение для распределения низковольтной электроэнергии.

Мы располагаем собственными комплексными производственными мощностями, включающими цеха обработки листового металла, сборочные линии и полный контроль качества, включая испытания на старение при включении питания. Продукты поставляются с полной сертификацией 3C, заводскими сертификатами соответствия и схемами системы. Как надежный глобальный поставщик, мы предлагаем варианты индивидуальной настройки, такие как нестандартные размеры, антикоррозионная/взрывозащищенная конструкция и интеллектуальные обновления системы распределения, а также комплексные услуги, включая обследование объектов, оптимизацию решений и рекомендации по установке. Многочисленные успешные реализации проектов подтверждают надежность оборудования, включая устойчивость к короткому замыканию, различные степени защиты и разделенную изоляцию.

Обзор продукта

Серия GGD состоит из низковольтных распределительных шкафов фиксированного типа для установки внутри помещений, независимо разработанных компанией HUAJIDIAN и разработанных в соответствии с национальным стандартом GB7251 и международным стандартом IEC60439:

1. Применимая электросеть: промышленная частота 50 Гц, системы распределения номинального напряжения 400 В.

2 Диапазон тока: 630–3150 А; мощность главной шины до 3150А (регулируется по запросу).

3 основные функции: распределение мощности, защита от перегрузки и короткого замыкания, а также управление запуском/остановкой двигателя.

4 Гибкая конфигурация: Может комбинироваться со шкафами входящих и отходящих фидеров и шкафами компенсации реактивной мощности для формирования интегрированной системы распределения низковольтной электроэнергии.

5 Сценарии применения: электростанции, подстанции, промышленные и горнодобывающие объекты, предприятия пищевой промышленности, коммерческие комплексы и высотные жилые здания.

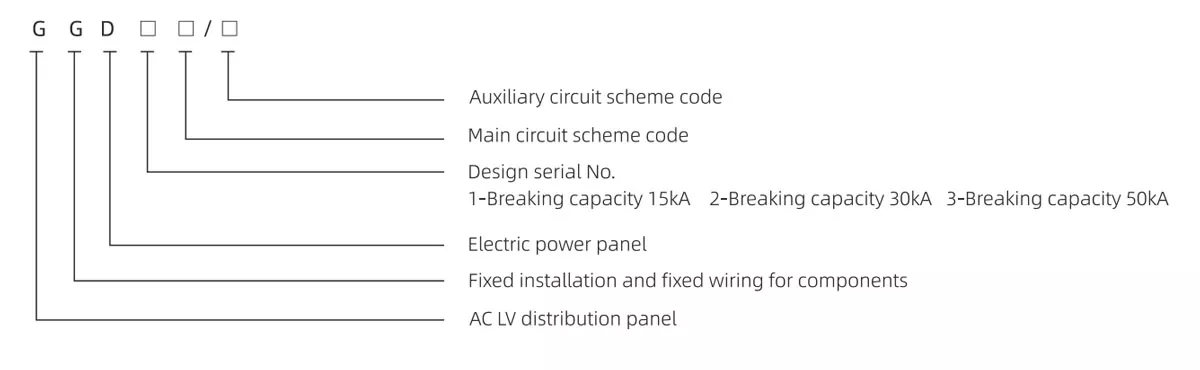

МОДЕЛЬ

Производственные возможности HUAJIDIAN

1. Специализированный цех по обработке листового металла. Осуществляет процессы резки, гибки и формовки корпусов.

2. Специализированная линия сборки компонентов: стандартизированные процедуры сборки, позволяющие свести к минимуму человеческие ошибки.

3. Комплексная входная проверка материалов: тщательная проверка медных шин, автоматических выключателей, стальных пластин и изоляционных компонентов при входе.

4. Испытание готового продукта: перед отправкой с завода каждый шкаф проходит тестирование под нагрузкой для устранения скрытых неисправностей.

5. Полная документация на поставку. Каждое устройство поставляется с заводским сертификатом соответствия, полной сертификацией 3C, а также индивидуальными схемами первичной и вторичной системы.

Помимо стандартных продуктов, мы предлагаем комплексные услуги по индивидуальной настройке: нестандартные размеры, модернизация для антикоррозионной или взрывозащиты, а также установка модулей удаленной связи и систем мониторинга энергопотребления. Мы также предоставляем обследования на месте, оптимизацию схем и техническое руководство по установке на месте.

Основные технические характеристики

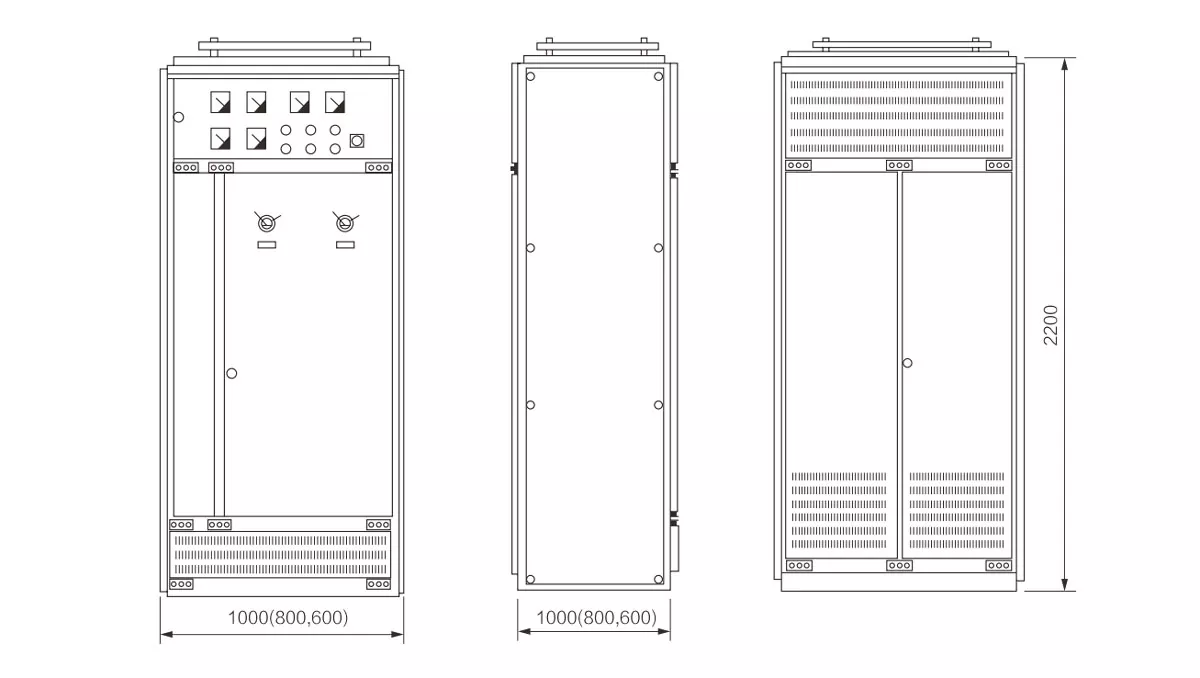

Модульная конструкция шкафа

1. Каркас и панели шкафа

В структурных профилях имеются предварительно просверленные стандартные модульные монтажные отверстия диаметром 20 мм, и для их сборки используется болтовое соединение, а не обширная сварка; это обеспечивает высокую механическую прочность, способную противостоять электромагнитным силам, возникающим во время короткого замыкания. Дверцы шкафа и боковые панели изготовлены из высококачественной холоднокатаной стали толщиной 1,5–2,0 мм, обработанной двухслойным процессом (фосфатирование/удаление ржавчины с последующим эпоксидным электростатическим порошковым покрытием), чтобы обеспечить стойкость к кислотам и щелочам, а также длительную стойкость к отслаиванию и ржавчине.

2. Верхний шинный отсек.

В независимой герметичной камере сборных шин в верхней части размещены медные главные шины Т2, закрепленные огнестойкими шинными зажимами PPO (термостойкостью 120°C). Этот изолированный отсек содержит потенциальные неисправности шин, предотвращая повреждение компонентов, расположенных в разделах ниже.

3. Передний отсек функционального блока

Передняя рабочая область разделена на секцию просмотра приборов и секцию управления переключателями; прозрачное окно позволяет считывать показания приборов и проверять состояние переключения, не открывая дверцу. Он включает в себя автоматические выключатели, контакторы, приборы и световые индикаторы для облегчения распределения электроэнергии по нескольким цепям.

4. Нижний кабельный отсек.

Независимая камера для проводки внизу имеет предварительно вырезанные порты для ввода/вывода кабелей и вентиляционные жалюзи. Провода питания и управления проложены отдельно, чтобы предотвратить помехи во время технического обслуживания, а плотные вентиляционные отверстия в основании постоянно снижают внутреннюю рабочую температуру.

Основные преимущества продукта

1. Превосходные показатели безопасности при коротком замыкании

Распределительное устройство низкого напряжения GGD выдерживает кратковременно выдерживаемый ток до 50 кА; выбранные шины и компоненты прошли имитационные испытания на повышение температуры при коротком замыкании. В случае внезапного короткого замыкания конструкция шкафа остается недеформированной, а медные шины не плавятся, что существенно снижает риск возникновения пожара в системах распределения электроэнергии. Это делает его пригодным для объектов с мощными импульсными нагрузками, таких как металлургические заводы и объекты тяжелой промышленности.

2. Раздельная изоляция и комплексная защита от поражения электрическим током.

Стандартная защита IP30 предотвращает попадание твердых посторонних предметов размером более 2,5 мм и случайное прикосновение пальцев к деталям, находящимся под напряжением. Шина, функциональный блок и кабельные отсеки полностью изолированы, что гарантирует, что повреждение в одной зоне не распространится на другие. Дополнительная функция отключения электроэнергии с блокировкой двери исключает риск поражения электрическим током во время технического обслуживания.

3. Конструкция с передним доступом для недорогого расширения и модификации.

Благодаря компоновке с полным доступом спереди все компоненты устанавливаются спереди; замена деталей или прокладка кабелей не требует снятия задней панели. Стандартизированные модульные монтажные отверстия позволяют в будущем увеличивать производительность без модификации рамы, что снижает затраты, связанные с простоями и модернизацией.

4. Широкий температурный диапазон, подходит для суровых условий эксплуатации.

Стандартное распределительное устройство низкого напряжения GGD подходит для обычных условий эксплуатации в диапазоне от -5°C до +40°C. Модернизированный корпус со степенью защиты IP54 предназначен для сред с высокой влажностью, пылью или коррозией, таких как химические заводы и подземные гаражи, обеспечивая стабильную работу даже в местах со значительными колебаниями температуры.

Сценарии применения

1. Промышленный сектор: металлургия и горнодобывающая промышленность, машиностроительные заводы, химические промышленные парки и цеха пищевой промышленности; Распределение мощности и управление станками, воздушными компрессорами и двигателями вентиляторов.

2. Коммерческие и жилые здания: Высотные жилые комплексы, коммерческие комплексы и подземные распределительные помещения офисных зданий; электроснабжение и управление освещением, центральным кондиционированием и пожарными насосами.

3. Энергетическая инфраструктура: Малые и средние электростанции и региональные подстанции; низковольтные комплектные системы распределения электроэнергии для вспомогательного оборудования завода.

Реальные примеры проектов

1. Проект GGD с высокой отключающей способностью 50 кА для металлургического завода в Ганьсу

Завод по производству цветных металлов на северо-западе Китая закупил 48 единиц распределительного устройства GGD с высокой отключающей способностью HUAJIDIAN 1200A в качестве основных распределительных шкафов для своего цеха, где предприятие сталкивалось с высокими скачками тока нагрузки и строгими требованиями к защите от короткого замыкания. Оборудование проработало непрерывно в течение трех лет без деформаций корпуса и перегрева шин; наша команда взяла на себя весь процесс, включая обследование объекта, оптимизацию решения и руководство по установке на месте.

2. Проект коррозионностойкого GGD IP54 для прибрежного химического парка.

Подземная насосная станция прибрежного химического парка закупила 26 единиц индивидуального коррозионностойкого распределительного устройства со степенью защиты IP54, способного противостоять высокой влажности и агрессивным газам. Мы модернизировали процесс нанесения покрытия и установили герметичные кабельные вводы; оборудование стабильно работало в течение 24 месяцев без каких-либо проблем, связанных с ржавчиной или ухудшением изоляции.

Часто задаваемые вопросы

В1: Какие услуги по настройке поддерживает распределительное устройство низкого напряжения HUAJIDIAN GGD?

A1: Три ключевых области настройки: ① Настройка размеров: регулировка размеров шкафа (длина, ширина, высота) в соответствии с конкретным пространством помещения распределения электроэнергии; ② Повышение степени защиты: класс защиты IP40/IP54, антикоррозионное покрытие и взрывозащищенное усиление конструкции, подходящее для химических заводов и горнодобывающих предприятий; ③ Интеллектуальные обновления: предварительная установка возможностей удаленной связи, мониторинга энергопотребления и устройств автоматической компенсации реактивной мощности. Бесплатные услуги включают обследование на месте, оптимизацию чертежей и руководство по установке на месте.

В2: Какие квалификационные документы включены в поставку каждого блока HUAJIDIAN GGD?

A2: При отправке предоставляется полный комплект официальной документации: заводской сертификат соответствия, полный отчет об обязательной сертификации 3C, схемы электрической системы, схемы расположения шин и подробный список технических характеристик компонентов. Вся документация соответствует нормам приемки отечественных электросетей и требованиям зарубежных проектных тендеров.

Вопрос 3: Каковы экологические различия между стандартным шкафом IP30 и дополнительным шкафом IP54?

A3: Стандартная модель со степенью защиты IP30 подходит для чистых и сухих распределительных помещений на электростанциях, в офисных зданиях и на предприятиях общего машиностроения, обеспечивая защиту в первую очередь от крупных твердых предметов. Модель IP54 обеспечивает защиту от брызг воды и мелкой пыли, что делает ее подходящей для влажных или агрессивных сред, таких как подземные насосные станции, прибрежные химические заводы и пыльные горнодобывающие предприятия; Эти устройства оснащены уплотнительными прокладками, водонепроницаемыми кабельными выводами и усиленным антикоррозийным покрытием.
