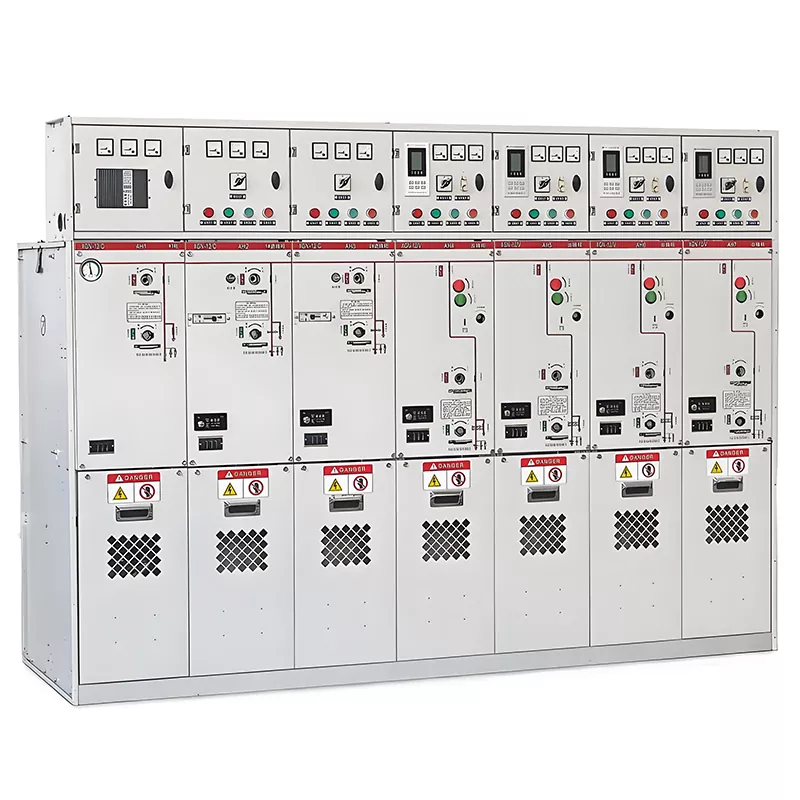

Распределительное устройство с элегазовой изоляцией 33 кВ SF6

Электробезопасность и бесперебойное электроснабжение являются непреходящими и важнейшими требованиями современной промышленной деятельности. и гражданские энергетические системы, в которых различные типы распределительных устройств несут важнейшую миссию по обеспечению стабильного эксплуатация электросети. Группа Huajidian посвятила годы углубленным исследованиям и разработкам в области устройств среднего и высокого напряжения. распределительное устройство. Разработка элегазового распределительного устройства с элегазовой изоляцией 33 кВ коренится в обширных передовых опыт эксплуатации и технического обслуживания, накопленный продуктовой командой с течением времени, особенно в отношении производительности в экстремальных условиях, включая высокие и низкие температуры, высокий уровень запыленности и частые переключения.

Распределительное устройство с элегазовой изоляцией 33 кВ с элегазовой изоляцией отличается от традиционных изолированных архитектур открытого типа и вместо этого использует полностью закрытый, бронированный металлический корпус, заполненный изолирующим газом SF6. Он строго придерживается национального стандарта GB3906 и глобальный отраслевой стандарт IEC298 со стандартной степенью защиты IP2X, которую можно настраивать и повышен до IP4X в зависимости от требований конкретного проекта. Все внутренние компоненты под напряжением полностью изолированы от внешней среды, тем самым предотвращая короткое замыкание, вызванное проникновением посторонних предметов и создание двойного барьера безопасности как для локальных операторов, так и для самой сетевой инфраструктуры.

Что касается конфигурации изоляции, всякий раз, когда зазор воздушной изоляции (межфазный или расстояние между фазой и землей — в пределах 125 мм, оборудование оснащено керамическими опорными изоляторами, обладающими сжимающей способностью. прочность ≥8000Н. Это обеспечивает стабильные изоляционные характеристики в широком диапазоне условий окружающей среды. особенно в диапазоне температур от -25°C до +40°C и на высоте до 1000 метров. Как доверенный местный житель поставщика, компания Huajidian использует обратную связь с мест, собранную в ходе тысяч энергетических проектов — как внутренних, так и International — постоянно оптимизировать структуру своей продукции и совершенствовать выбор компонентов.

Основные преимущества продукта

1. Комплексная защита: стандартное оснащение функциями блокировки «пяти защит».

Безопасность является основой распределительного оборудования среднего напряжения. Распределительное устройство Huajidian 33 кВ с элегазовым электрораспределением опирается на прецизионная механическая блокировочная конструкция для реализации обязательных функций блокировки «Пять предупреждений»:

1.1. Предотвращает случайное размыкание или замыкание выключателя;

1.2. Предотвращает работу разъединителя (изолятора) под нагрузкой;

1.3. Предотвращает подключение заземляющего провода к цепи под напряжением;

1.4. Предотвращает замыкание выключателя (подачу напряжения на линию) при подключенном заземляющем проводе;

1,5. Предотвращает случайное попадание персонала в отсек под напряжением.

Вся система механической блокировки использует пассивную принудительную структуру блокировки. Это принципиально устраняет угрозы безопасности, вызванные халатностью человека при эксплуатации, тем самым снижая вероятность нарушения безопасности на объекте несчастные случаи — основная причина, по которой этот продукт получил широкое распространение в многочисленных объектах общественной инфраструктуры, промышленности и горнодобывающие проекты.

2. Модульная компактная конструкция: упрощает установку и обслуживание.

Шкаф оборудования, основные компоненты и рабочие механизмы имеют раздельно-модульную конструкцию. Это значительно сокращает время сборки на месте и упрощает рутинные задачи по техническому обслуживанию в долгосрочной перспективе. Пользователи могут выбирать — на основе особые требования — либо разъемный вакуумный выключатель ZN28A-12, либо вакуумная цепь ZN63-12 (VS1). автоматический выключатель в сочетании с электромагнитными или пружинными механизмами для соответствия различным сценариям эксплуатации. с разными частотами переключения. Компактная конструкция шкафа занимает минимальное пространство, эффективно экономя инженерные помещения внутри подстанций. Он особенно хорошо подходит для строительства с ограниченным пространством. средах, таких как модернизация небольших распределительных помещений в старых городских районах или строительство подземные распределительные станции.

3. Зарезервированные интерфейсы для интеллектуального расширения: готовность к будущему развитию интеллектуальных сетей

В отличие от традиционного распределительного устройства, которое выполняет только основные функции передачи и распределения электроэнергии, это элегазовое КРУЭ на 33 кВ Распределительное устройство с элегазовой изоляцией имеет зарезервированные внутренние монтажные пазы для датчиков и устройств релейной защиты, что позволяет для бесшовной интеграции с системами удаленного мониторинга для автоматизации энергосистем. После установки совместимых компонентов мониторинга Установленное оборудование может собирать оперативные данные в режиме реального времени, обеспечивать раннее предупреждение о потенциальном оборудовании. неисправности и включить дистанционное интеллектуальное управление. Это гарантирует, что пользователям не придется заменять все распределительное устройство. во время будущих обновлений интеллектуальных сетей, предоставляя достаточно места для будущего расширения и технологического прогресса.

Подробные технические характеристики

Примечание. Параметры изоляции, выдерживаемого напряжения и отключающей способности всего блока 33 кВ можно регулировать. для соответствия стандартам местной электросети клиента и конкретной рабочей среде на объекте. Все закончено Перед отправкой продукция проходит строгие заводские испытания на стандартизированном производственном предприятии Huajidian.

Область применения

Распределительное устройство с элегазовой изоляцией 33 кВ с элегазовой изоляцией идеально подходит для применений, требующих частого переключения. операции. Он широко используется в городских распределительных сетях, небольших распределительных станциях, подземных туннельные системы электроснабжения, промышленные и горнодобывающие объекты, крупные коммерческие комплексы, аэропорт и метрополитен распределительные подстанции, больницы высшего уровня (класс 3А) и проекты распределения электроэнергии, поддерживающие спортивные стадионы.

Практический пример: Проект подстанции для крупного коммерческого комплекса в столице провинции Северного Китая

Этот большой коммерческий парк, расположенный в столице провинции Северного Китая, включает в себя торговый центр и офис класса А. постройки и подземный гараж. Холодильные системы, лифты и пожарная безопасность торгового центра оборудованию требуется постоянное, бесперебойное круглосуточное электропитание. Оригинальный стареющий проект с воздушной изоляцией. распределительные устройства уже давно подвержены неблагоприятному воздействию пыли и влажности, что приводит к частой изоляции дефекты деградации. В 2024 году владелец проекта отказался от устаревшего оборудования и закупил партию из 12 машин Huajidian. Элегазовые КРУЭ 33 кВ.

После 18 месяцев непрерывной полевой эксплуатации, охватывающей как летний, так и зимний сезоны, оборудование продемонстрировало следующие результаты производительности:

1. За весь период эксплуатации неисправностей, связанных с короткими замыканиями или пробойами изоляции, не возникло;

2. Механическая система блокировки Five-Prevention работает надежно, обеспечивая гибкое и безопасное переключение. операции при ежедневном использовании;

3. Компактная конструкция распределительных шкафов позволила сократить занимаемую площадь под строительство распределительных устройств. места на 28%, что приводит к значительной экономии затрат на инфраструктуру проекта;

4. Предварительно зарезервированные интеллектуальные интерфейсы были успешно интегрированы с удаленной системой электропитания коммерческого парка. Платформа мониторинга, обеспечивающая удаленный доступ и просмотр данных о работе оборудования в режиме реального времени.

На основании этих исключительных результатов на местах генеральный подрядчик проекта подписал рамочное соглашение о сотрудничестве. соглашение с Huajidian на поставку подстанционного оборудования для двух дополнительных вновь построенных коммерческих парки.

Направление будущего интеллектуального развития

Благодаря ускорению глобального развития интеллектуальных сетей компания Huajidian продолжает совершенствовать и совершенствовать свою элегазовую систему 33 кВ. Линейка продуктов ГИС, модернизирующая свои предложения в сторону большей интеллектуальности, цифровизации и низкоуглеродной устойчивости. Следующее поколение оптимизированных моделей будет стандартно поставляться со встроенным онлайн-мониторингом плотности газа SF6 в режиме реального времени. обнаружение частичных разрядов и облачные модули передачи данных. Это позволяет командам эксплуатации и технического обслуживания перейти от периодических автономных проверок к интеллектуальному профилактическому обслуживанию. Благодаря принципу «подключи и работай» дизайн с зарезервированными интерфейсами позволяет клиентам модернизировать существующее оборудование, даже если оно уже приобретено и установка — с помощью этих интеллектуальных аксессуаров на месте, без необходимости демонтажа или замены всего распределительного устройства кабинет. Такой подход максимизирует отдачу от первоначальных инвестиций клиента в оборудование.

Часто задаваемые вопросы

Вопрос 1: Для специализированных проектов в прибрежных регионах, характеризующихся высокой влажностью и соляным туманом, может ли Huajidian настроить степень защиты и механизмы управления элегазового распределительного устройства 33 кВ?

А1: Да, мы можем. В дополнение к нашим стандартным классам защиты IP2X и IP4X мы предлагаем модернизацию корпусов до IP54. специально разработан для защиты от конденсации и соляного тумана в прибрежных зонах с высокой влажностью. Кроме того, Заказчики могут выбирать между пружинными и электромагнитными приводами, в зависимости от конкретной задачи. Требования к частоте срабатывания и условиям электроснабжения на месте установки. Все индивидуальные решения проходят строгие симуляционные испытания перед началом производства для обеспечения оптимальной производительности.

Вопрос 2: Каков срок службы элегазового газа внутри шкафа при нормальных условиях эксплуатации и требует ли он частое пополнение?

A2: При стандартных условиях эксплуатации, определяемых как температура от -25°C до +40°C и высота над уровнем моря не более на расстоянии более 1000 метров — газ SF6 в наших полностью герметичных шкафах остается эффективным более 10 лет, не требуя регулярное пополнение. Клиентам необходимо только проводить ежегодную плановую проверку плотности газа; пополнение газа есть требуется только после капитального ремонта, предполагающего демонтаж шкафа.

Вопрос 3: Для зарубежных клиентов, приобретающих это оборудование Huajidian GIS, можете ли вы предоставить руководство по установке на месте и послепродажное обслуживание?

A3: Мы бесплатно предоставляем руководства по установке на английском языке и удаленную онлайн-техническую поддержку. Для крупномасштабные зарубежные заказы, особенно те, которые включают одну покупку в количестве 20 или более единиц, мы можем отправить профессиональных инженеров-электриков на объект для проведения обучения монтажу в соответствии с условиями контракта.

Huajidian остается твердым в своей философии приоритета безопасности в исследованиях и разработках оборудования. Каждые 33 кВ SF6 КРУЭ подвергается строгому контролю качества на протяжении всего жизненного цикла производства — от проверка сырья по прибытии на наш объект до окончательной проверки готовой продукции перед отгрузка. Выбирая продукцию Huajidian GIS, вы выбираете гарантию долгосрочной и стабильной энергосистемы. операция. Мы приветствуем запросы от глобальных EPC-подрядчиков, сетевых операторов и дистрибьюторов относительно ценовых предложений, технические чертежи и индивидуальные решения.
