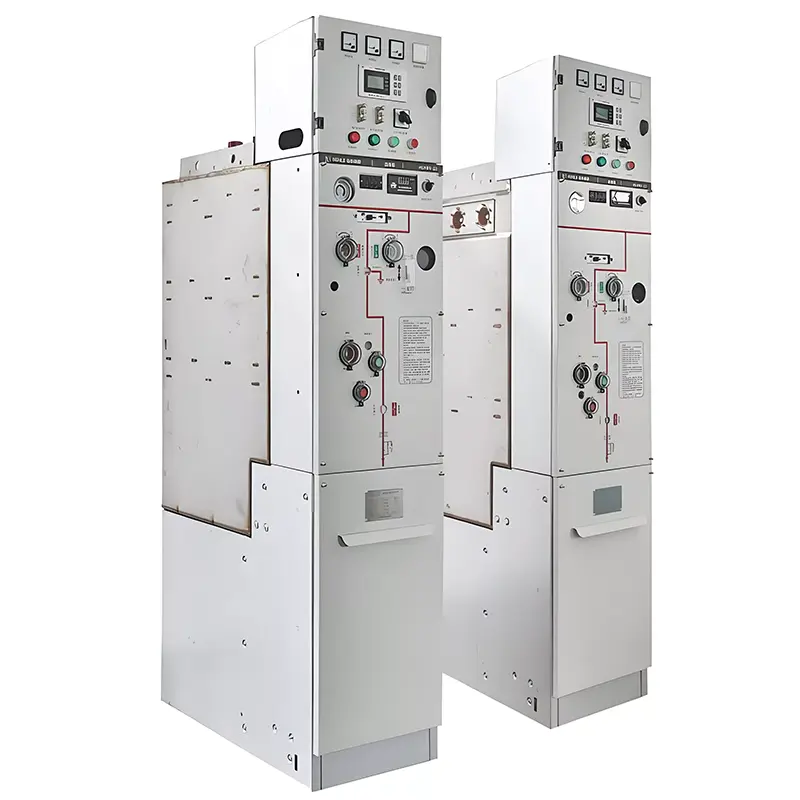

Распределительное устройство с элегазовой изоляцией 11 кВ SF6 GIS

Распределительное устройство Huajidian с элегазовой изоляцией 11 кВ SF6 представляет собой высокоинтеллектуальное, экологически чистое и долговечное кольцо. Основной блок, специально разработанный для современных систем распределения электроэнергии. По сравнению с традиционной изоляцией SF6 В распределительном устройстве в этом продукте используется сухой воздух и азот вместо газа SF6 с высоким содержанием парниковых газов, что обеспечивает нулевой уровень SF6. выбросов, значительно сокращая выбросы углекислого газа от работы электросетей и демонстрируя выдающиеся экологические и экологические энергосберегающие преимущества.

Оборудование имеет компактную компоновку и стандартизированную модульную конструкцию, включая сбор данных с датчиков, автоматическое технологии управления и интеллектуального мониторинга. Он сочетает в себе прием, распределение, защиту и функции мониторинга, обеспечивающие стабильную работу и сильные возможности защиты от помех. Вся продукция проходит строгий контроль качества на протяжении всего производственного процесса, гарантирующий стабильное и надежное качество. Для различных сценариев могут быть предоставлены стандартизированные и индивидуальные решения, полностью охватывающие электроэнергию. потребности в распределении электроэнергии в городских жилых домах, присоединении к новым энергосетям, промышленных и горнодобывающих предприятиях, транспортные узлы, медицинские учреждения и супермаркеты.

Основные преимущества продукта

1. Экологичная и экологически чистая работа с низким уровнем выбросов углерода.

Распределительное устройство с элегазовой изоляцией 11 кВ с элегазовой изоляцией использует чистый воздух и азот в качестве изоляционных и дугогасительных сред. полностью устраняя загрязнение парниковым газом SF6. Оборудование отличается превосходными герметизирующими характеристиками. Годовая скорость утечки составляет всего 0,01 ppm, а внутреннее содержание влаги составляет ≤150 мкл/л, что соответствует отечественным и международным стандартам. стандарты строительства зеленых энергосетей и обеспечение долгосрочных низкоуглеродных, экологически чистых и стабильных эксплуатация электрораспределительного оборудования.

2. Интеллектуальные возможности, адаптируемые к интеллектуальным сетям

Оснащенный высокоточной системой зондирования, автоматического контроля и сбора информации, он может контролировать рабочее состояние оборудования и частичный разряд в режиме реального времени, что обеспечивает раннее предупреждение о неисправностях и дистанционное управление. Это поддерживает функции самовосстановления автоматизации сети, быстро обнаруживая и изолируя неисправности линий, эффективно улучшая уровень интеллекта, а также эффективность эксплуатации и обслуживания распределительной сети.

3. Компактная конструкция, долговечность.

Благодаря интегрированной модульной конструкции оборудование занимает небольшую площадь и поддерживает расширение как сверху, так и сбоку. методы установки для адаптации к различным местам установки. Оборудование имеет прочную конструкцию с 8-градусным углом наклона. сейсмоустойчивость и чрезвычайно прочный. Механический срок службы автоматического выключателя составляет до 10 000 циклов, разъединитель и заземлитель имеют срок службы 3000 циклов, а сопротивление на фаза главной цепи составляет ≤120 мкОм, что обеспечивает долговременную стабильную и безотказную работу.

4. Сильная адаптируемость, широкий спектр применений.

Он может стабильно работать в экстремальных температурных условиях от -40 ℃ до + 50 ℃, подходит для районов на высоте 4000 метров и ниже, выдерживает высокую влажность и суровые погодные условия. Воздушная камера имеет степень защиты IP67. степень защиты, а внешняя поверхность корпуса имеет степень защиты IP4X, эффективно предотвращая попадание пыли, воды и проникновение посторонних предметов, что отвечает потребностям сложных условий эксплуатации внутри и снаружи.

Технические характеристики продукта и основные технические параметры

1. Основные условия эксплуатации

- Номинальное напряжение: 12 кВ

- Номинальная частота: 50 Гц, трехфазный переменный ток

- Тип системы: Секционная система с одной шиной/Секционированная система с одной шиной

- Температура окружающей среды: -40℃~+50℃

- Относительная влажность: среднесуточная <95%, среднемесячная <90%

- Применимая высота: ≤4000 метров

- Сейсмостойкость: 8 градусов

2. Основные технические параметры

- Номинальный ток: 630А

- Метод гашения дуги: вакуумный прерыватель

- Изоляционная среда: чистый воздух/азот.

- Номинальный ток отключения при коротком замыкании: 20 кА

- Номинальный кратковременный выдерживаемый ток 3 с: главная цепь 20 кА, цепь заземления 17/4 кА

- Выдерживаемое напряжение промышленной частоты в течение 1 минуты: фаза-фаза/земля 42 кВ, разрывное напряжение 48 кВ

- Выдерживаемое напряжение грозового импульса: фаза-фаза/земля 75 кВ, разрывное напряжение 85 кВ

- Частичный разряд: ≤20 пКл.

- Устойчивость к внутренней дуге: 20 кА/0,5 с.

- Годовая скорость утечки газа: 0,01 ppm.

- Работа при нулевом давлении: поддерживает нормальную работу при нулевом манометрическом давлении.

3. Размеры оборудования (единица измерения: мм)

- Шкаф автоматического выключателя верхнего расширения/кабельный шкаф: 420×850×1950

- Шкаф верхнего расширения PT: 600×850×1950

- Шкаф автоматического выключателя бокового расширения/кабельный шкаф: 420×850×2000

- Шкаф бокового расширения PT: 600×850×1950

Основные сценарии применения

Распределительное устройство Huajidian с элегазовой изоляцией 11 кВ SF6 в основном используется для приема и распределения электроэнергии в промышленных и гражданские кабельные кольцевые сети и проекты терминалов распределительных сетей. Широко применимо к городским жилым электростанциям распределительные, малые подстанции, распределительные станции, кабельные ответвительные коробки, коробчатые подстанции, промышленная и горнодобывающая промышленность предприятия, торговые центры, аэропорты, метро, ветряные электростанции, больницы, стадионы, железные дороги, туннели и другие сценарии, охватывающие различные сценарии распределения электроэнергии среднего напряжения, такие как гражданские здания, промышленные производство и производство новой энергии.

Реальный пример инженерного применения

Логистический индустриальный парк в Чунцине пострадал от устаревшего оборудования и недостаточной надежности электроснабжения. В рамках проекта старое оборудование было заменено интеллектуальным КРУЭ Huajidian. Используя модульную конструкцию и быструю монтаж, в рамках проекта в короткие сроки выполнена замена оборудования и пуско-наладочные работы по технологическому присоединению, достигнуто интеллектуальный мониторинг электросети парка. Устойчивость продукта к короткому замыканию 20 кА и внутренние Защита от дуги эффективно противостоит воздействию колебаний промышленной нагрузки, обеспечивая стабильную мощность снабжение производственных и логистических операций парка.

Часто задаваемые вопросы

Вопрос 1: Каковы основные экологические преимущества этого распределительного устройства КРУЭ по сравнению с традиционным элегазовым оборудованием?

Традиционное оборудование КРУЭ работает на газе SF6, который оказывает сильный парниковый эффект, а утечки могут привести к серьезным последствиям. экологический ущерб. В этом устройстве Huajidian используется чистый воздух и азот в качестве экологически чистой изолирующей среды. полностью исключая риск загрязнения элегазом. Между тем, оборудование может похвастаться превосходными характеристиками уплотнения. ежегодный уровень утечек составляет всего 0,01 ppm, что подчеркивает его экологичность и низкоуглеродные свойства, что делает его основным направлением модернизированный продукт для современных «зеленых» интеллектуальных сетей.

В2: Может ли оборудование нормально работать в экстремальных условиях, таких как большая высота и низкая температура?

Он может работать стабильно. Изделие специально разработано для тяжелых условий работы, с рабочим Диапазон температур от -40 ℃ до + 50 ℃, подходит для высоты 4000 метров и ниже, имеет сейсмостойкость 8 градусов. Устойчивость, способность выдерживать суровые условия окружающей среды, такие как низкая температура, низкое давление и высокая влажность. Он также поддерживает работу при нулевом манометрическом давлении, обеспечивая нормальную работу даже при небольших колебаниях давления воздуха. демонстрируя чрезвычайно высокую стабильность работы.

В3: Поддерживает ли продукт индивидуальные решения и послепродажное техническое обслуживание?

Huajidian предоставляет индивидуальные решения для всех сценариев и комплексные технические услуги. На основе пользователя пространство для установки, условия эксплуатации и конфигурацию сети, мы можем настроить методы расширения оборудования, конфигурации параметров и интеллектуальные функции мониторинга. Мы также предоставляем полный комплекс услуг, включая предпродажная разработка решений, руководство по установке при продаже, а также послепродажная эксплуатация и техническое обслуживание. Вы можете проконсультироваться нам в любое время, чтобы получить расценки, чертежи и услуги по оптимизации решений.

Гарантия обслуживания

Huajidian использует свою стандартизированную производственную систему и комплексную систему технического обслуживания для обеспечения высококачественное распределительное устройство с элегазовой изоляцией 11 кВ с элегазовой изоляцией и сопутствующие услуги для пользователей по всему миру. Мы поддерживаем продукт настройка, техническая координация, предоставление чертежей и руководство на месте. Для предложений по продуктам параметр сопоставление, консультации по конкретным случаям и т. д., пожалуйста, свяжитесь с нами в любое время через наш веб-сайт или горячую линию.

Основные технические параметры РМУ с экологической газовой изоляцией

Основные технические параметры выключателя

Основные технические параметры главной цепи (разъединителя) комбинированного заземлителя со стороны шин.

Основные технические параметры цепи заземления (заземлителя) комбинированного заземлителя со стороны сборных шин

Основные технические параметры привода пружинного накопителя энергии
