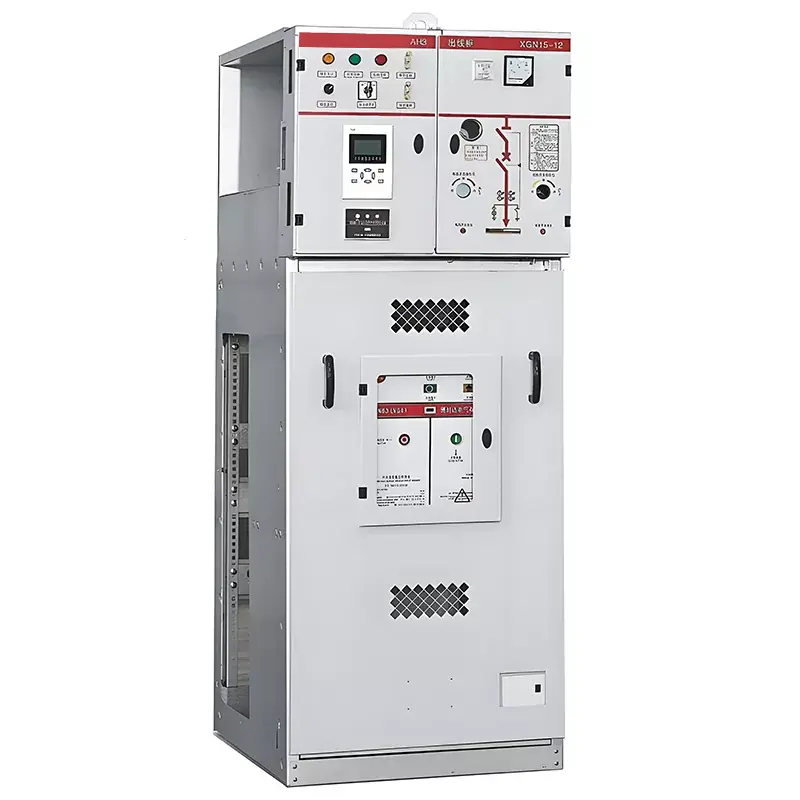

Главный блок трехстороннего кольцевого соединения 11 кВ 13,8 кВ

Трехходовое кольцевое основное устройство Huajidian 11 кВ-13,8 кВ представляет собой кольцевое основное устройство с элегазовой изоляцией, оптимизированное для модернизации. системы распределения электроэнергии среднего напряжения. По сравнению с традиционными продуктами этот продукт оптимизирует общую производительность. структура и размеры, решение таких проблем, как большой размер, неудобная установка и плохая экология. адаптируемость традиционных шкафов. В производственном процессе используется автоматизированная роботизированная сварка и высокоточная обработка. оборудование для обнаружения утечек, обеспечивающее точный контроль на протяжении всего процесса, от обработки сырья до поставка готовой продукции, обеспечение стабильности и срока службы оборудования.

Являясь надежным поставщиком оборудования для распределения электроэнергии, этот кольцевой главный блок с элегазовым напряжением 10 кВ в стандартной комплектации поставляется с элегазовым автоматические выключатели и кабельные выключатели в металлическом корпусе с элегазовой изоляцией, предназначенные для установки как внутри, так и снаружи помещений, а также стабильная работа в суровых условиях. Продукт охватывает все сценарии, включая распределение электроэнергии в жилых домах, коммерческое электроснабжение, промышленное производство и подключение к новым энергосистемам, а также поддерживает нестандартные индивидуализация, адаптация эксклюзивных решений по распределению мощности кольцевого основного блока в соответствии с условиями объекта заказчика и технические требования.

Основные преимущества и особенности:

1. Высококачественные материалы, прочная и долговечная конструкция.

Корпус шкафа изготовлен из оцинкованной стальной пластины толщиной 2 мм, полученной путем многократной точной гибки. Общая конструкция проста и надежна, имеет изысканный внешний вид. Обладает отличной устойчивостью к коррозии и ржавчине. Сопротивление и механическая защита, эффективное сопротивление внешней эрозии окружающей среды и механическим воздействиям. воздействия, обеспечивая длительную стабильную работу и значительно продлевая срок службы оборудования.

2. Модульная независимая компоновка для удобства эксплуатации и обслуживания.

Трехходовые кольцевые силовые блоки 11 кВ и 13,8 кВ представляют собой независимо разделенные функциональные блоки с четкой и организованной структурой. макет. Модульная конструкция позволяет избежать взаимного влияния модулей. Ежедневные проверки, ремонт неисправностей и запасные части. замены просты, эффективно повышают эффективность эксплуатации и технического обслуживания и сокращают затраты пользователей на последующее обслуживание. затраты на эксплуатацию и техническое обслуживание.

3. Гибкая конфигурация и разнообразные режимы работы.

Главный переключатель поддерживает два варианта конфигурации: переключатель нагрузки ABB SFL12 SF6 или переключатель нагрузки Huajidian. Элегазовый выключатель нагрузки собственной разработки FLN3612D. В зависимости от требований проекта можно использовать элегазовые выключатели ABB HAD/US или Также могут быть добавлены вакуумные выключатели ВД4С. Он совместим как с ручным, так и с электрическим режимами работы. адаптация к различным условиям площадки и потребностям интеллектуального распределения электроэнергии.

4. Высокая адаптируемость, подходит для нескольких сценариев.

Разработанный как для внутреннего, так и для наружного использования, он может стабильно работать в сложных условиях, таких как высокая температура и влажность. Оборудование имеет степень защиты IP3X, эффективно предотвращая проникновение пыли и посторонних предметов. обеспечение долгосрочной надежности при эксплуатации на открытом воздухе и в промышленных условиях.

Подробные технические параметры

Условия использования и размеры

1. Применимые условия окружающей среды

Для обеспечения долговременной стабильной работы применяются следующие требования к окружающей среде: Температура окружающей среды: -25℃~+40℃; Высота: ≤1000 м; Среднесуточная относительная влажность ≤95%, Среднемесячная относительная влажность ≤90%. На рабочей площадке не должно быть легковоспламеняющихся и взрывоопасных материалов, агрессивных химикатов, а также частых агрессивных вибраций и сильных ударов, что делает его пригодным для большинства городских и промышленных сценариев распределения электроэнергии.

2. Габаритные размеры

Основные сценарии применения

Трехходовое кольцевое основное устройство 11 кВ 13,8 кВ широко используется в гражданских, промышленных, инфраструктурных и новых энергетических сферах. охватывающих жилые кварталы, коммерческие центры, электроснабжение городского уличного освещения, распределение электроэнергии на заводах, и автоматизированное электроснабжение производственной линии. Он также подходит для ключевых инфраструктурных проектов, таких как железные дороги, туннели, аэропорты и больницы, а также ветряные электростанции и проекты, подключенные к сети фотоэлектрических электростанций, обеспечение безопасного и стабильного распределения электроэнергии среднего напряжения для различных сценариев.

Реальные случаи применения

В рамках проекта распределенной фотоэлектрической электростанции в Восточном Китае компания Huajidian настроила трехцепное кольцо напряжением 13,8 кВ. основной блок подключения к сети электростанции и управления ее распределением. Продукт адаптируется к прерывистому выходу. характеристики фотоэлектрической генерации электроэнергии, обеспечивающие безопасную изоляцию и стабильное подключение к электросети генерирующее оборудование, обеспечивающее эффективную интеграцию новой энергии в основную сеть. Оборудование имеет до сих пор работает без сбоев, полностью отвечая строгим стандартам электроснабжения для новой энергосистемы соединение.

Часто задаваемые вопросы

Q1: Каковы различия между версией выключателя нагрузки SF6 и версией кольцевого вакуумного выключателя? основной блок и для каких сценариев они подходят соответственно?

Ответ: Элегазовые выключатели нагрузки обеспечивают более низкие затраты на конфигурацию и стабильную производительность, подходят для распространенных сценариев, таких как жилые комплексы, коммерческое освещение и общее промышленное распределение электроэнергии, отвечающее частым ежедневным нагрузкам потребности в перерывах. Вакуумные выключатели VD4S, сконфигурированные с элегазовыми выключателями ABB, имеют более прочные характеристики. отключающая способность (до 50 кА) и отличная устойчивость к сбоям, что делает их более подходящими для высоконадежного электроснабжения. сценарии поставок, такие как больницы, центры обработки данных, новые электростанции и индустриальные парки с высокой нагрузкой.

Вопрос 2: Поддерживает ли этот основной блок с трехсторонней кольцевой связью 11 кВ, 13,8 кВ настройку и настройку параметров на месте?

А: Да. Будучи профессиональным производителем кольцевых основных блоков, Huajidian обеспечивает полноразмерную индивидуальную настройку. услуги. Номинальный ток, конфигурация защиты, метод работы, размер шкафа и аксессуары можно регулировать. в зависимости от уровня напряжения на объекте, размера нагрузки и условий установки. Эксклюзивные технические решения, САПР Также доступны строительные чертежи и точные расценки.

В3: Каков срок службы оборудования и ежедневный цикл обслуживания?

A: Механический срок службы продукта составляет 2000 циклов, а срок службы отключения при полной нагрузке — 100 циклов под нагрузкой. прерыватель. При стандартных условиях эксплуатации расчетный срок службы превышает 15 лет. Регулярное техническое обслуживание Рекомендации: Проводить визуальный осмотр и удаление пыли каждые 3 месяца; провести комплексное тестирование производительности каждые 12 месяцев, включая герметичность, сопротивление цепи и функции защиты. Модульная структура значительно снижает сложность обслуживания и эффективно продлевает стабильный цикл работы оборудования.

Послепродажное и индивидуальное обслуживание

Компания Huajidian обеспечивает полный цикл комплексного обслуживания всей серии трехсторонних кольцевых главных блоков напряжением 11 кВ и 13,8 кВ. А профессиональная команда обслуживания клиентов доступна 24 часа в сутки, 7 дней в неделю, чтобы ответить на технические запросы и устранить неполадки в режиме реального времени. время. Мы можем предоставить точные расценки, установочные чертежи САПР, полные технические решения и услуги на месте. консультационные услуги на основе требований проекта. Опираясь на постоянные технологические инновации и повышение качества, мы можем настроить эксклюзивные решения по распределению электроэнергии среднего напряжения для клиентов по всему миру, адаптируясь к разнообразным потребности в электроэнергии различных отраслей и сценариев.
