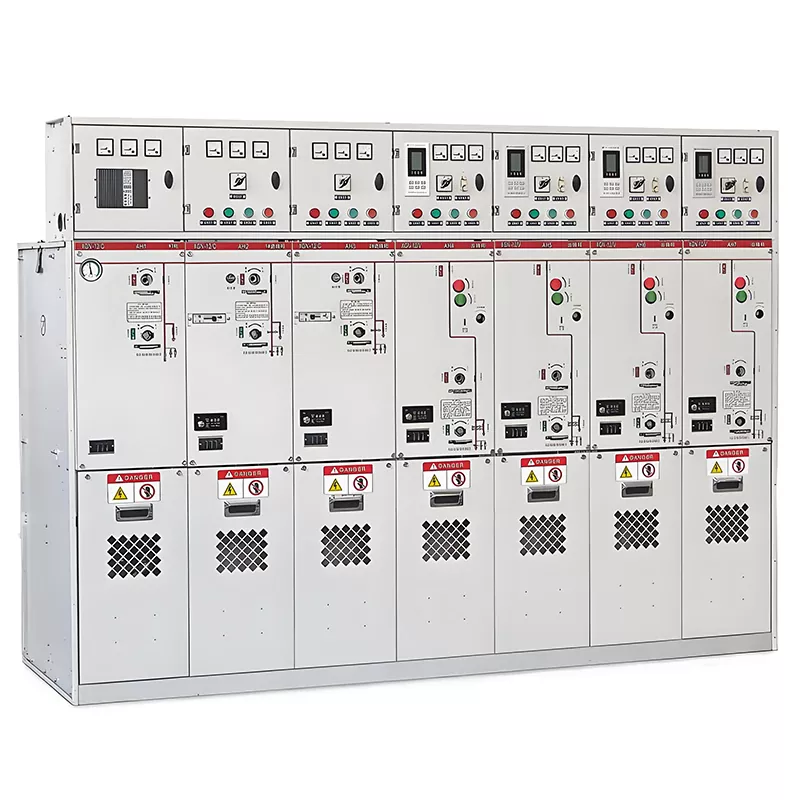

4/5-контактный кольцевой основной блок 33 кВ

4/5-контактный кольцевой главный блок Huajidian 33 кВ представляет собой независимо разработанный и изготовленный высоковольтный сердечник для внутреннего применения. оборудование для распределения электроэнергии, подходящее для систем трехфазного переменного тока 12 кВ/50 Гц. В основном используется для питания прием и распределение, а также управление линиями, защита, мониторинг и учет. По сравнению с традиционным кольцевые основные блоки, этот продукт поддерживает режимы питания как с одним, так и с двумя кольцами и может быть гибко расширен к 4- или 5-сторонним входящим/выходящим линиям, решая отраслевые проблемы традиционного оборудования распределения электроэнергии такие как ограниченная функциональность, плохая расширяемость и большой размер.

Оборудование имеет полностью закрытую металлическую бронированную конструкцию в сочетании со стандартной изоляцией отсеков. конструкция и оснащен комплексными функциями блокировки «пять доказательств», эффективно предотвращающими несчастные случаи. вызвано неправильной эксплуатацией. Благодаря стабильной производительности и хорошей адаптации к окружающей среде продукт широко применяется. для различных проектов строительства и реконструкции систем распределения электроэнергии среднего напряжения, что делает его очень авторитетный профессиональный поставщик энергетического оборудования в отрасли.

Основные структурные особенности

В 4/5-контактном кольцевом главном блоке 33 кВ используются высококачественные холоднокатаные стальные пластины, точно согнутые на станке с ЧПУ и собранные с помощью болты, образующие интегрированную металлическую бронированную полностью закрытую конструкцию, которая устойчива и не легко деформируется. Внутреннее пространство шкафа научно разделено на четыре независимых закрытых отсека: приборный отсек, отсек автоматического выключателя, отсек шин и кабельный отсек. Каждый отсек изолирован от остальных, эффективно ограничивая распространение локальных неисправностей, избегая взаимного влияния между компонентами и значительно повышение безопасности эксплуатации оборудования.

Шкаф имеет степень защиты IP30, эффективно предотвращая проникновение пыли, влаги и посторонних предметов. Это подходит для сложных условий работы в помещении, обеспечивая долгосрочную стабильную работу внутренней точности компоненты.

1. Верхняя приборная комната: централизованно расположены основные компоненты, такие как вольтметры, амперметры, встроенная защита. устройства, кнопки автоматических выключателей и переключатели накопления энергии. Параметры работы оборудования визуализируются в реальном времени. времени, что позволяет осуществлять непрерывный контроль и корректировку состояния оборудования персоналом.

2. Средняя комната с автоматическими выключателями: включает в себя выключатели нагрузки, вакуумные выключатели, заземляющие выключатели и рабочие устройства. механизмы. Оснащен красными и зелеными индикаторами выключателя и профессиональной механической блокировкой. устройства, рабочее состояние интуитивно понятно, а механическое управление точное и надежное.

3. Нижняя кабельная комната: имеет предварительно установленное рабочее отверстие заземлителя, независимый канал сброса давления, и вентиляционный колпак. Компоновка стандартизирована и организована, что упрощает ежедневную эксплуатацию, техническое обслуживание и устранение неполадок.

С точки зрения безопасности в оборудовании используется механическая и электрическая двойная блокирующая защита, комплексная. реализация пяти функций защиты от неправильного срабатывания: запрет на размыкание и замыкание разъединителей под нагрузкой, запрещающие случайное размыкание и замыкание автоматических выключателей, запрещение подключения заземляющих проводов во время под напряжением, запрещая включение автоматического выключателя при подключенном заземляющем проводе и запрещая случайное проникновение в отсеки под напряжением, обеспечивая безопасность персонала и оборудования во всех аспектах.

Основные функциональные преимущества

1. Точное управление сетью, стабильный источник питания.

Он может точно контролировать открытие и закрытие линий, гибко выполнять переключение режимов электропитания, таких как в качестве кольцевой сети, сегментированной и взаимосвязанной, оптимизируйте архитектуру работы электросети и обеспечьте непрерывная и стабильная работа торговой сети.

2. Комплексная защита от неисправностей, быстрое устранение повреждений.

Он имеет встроенное высокопроизводительное интегрированное защитное устройство с множеством функций защиты, таких как сверхток, мгновенное отключение, нулевая последовательность, пониженное напряжение и повышенное напряжение. При перегрузке, коротком замыкании или других на линии возникают неисправности, он может быстро отключить цепь неисправности, предотвратить распространение неисправности и избежать масштабные отключения электроэнергии и повреждение оборудования.

3. Двойная блокирующая защита, устраняющая скрытые опасности

Заземлитель, автоматический выключатель и дверца шкафа заблокированы. Дверцу шкафа нельзя открыть во время находится под напряжением, и автоматический выключатель не может быть включен без надежного заземления, что устраняет такие угрозы безопасности, как работа под напряжением и случайное попадание в зоны под напряжением у источника.

4. Интеллектуальный мониторинг в реальном времени, адаптация к интеллектуальным сетям

Интегрируя высокоточные инструменты и интеллектуальные устройства защиты, он может контролировать и статистически анализировать рабочие данные, такие как напряжение, ток и мощность, в режиме реального времени, поддержка удаленного мониторинга и адаптация к потребности интеллектуального управления современными интеллектуальными сетями.

5. Активная защита от сброса давления, высокая отказоустойчивость.

Каждый независимый отсек оснащен специальным каналом сброса давления. В случае дугового замыкания внутри оборудование, оно может автоматически и мгновенно сбрасывать давление, предотвращая деформацию и повреждение шкафа, и защита окружающего поддерживающего оборудования распределения электроэнергии.

Основные технические параметры

Основные преимущества продукта

1. Строгое качество, стандарты соответствия:

 Основные компоненты выбраны от известных отраслевых брендов, а Шкаф обладает превосходной устойчивостью к коррозии и защитой от ржавчины. Все оборудование проходит строгие испытания перед отправкой с завода, включая испытания на выдерживаемое напряжение, изоляцию и блокировку, и обладает полные протоколы типовых испытаний в соответствии с национальными стандартами по высоковольтной электротехнике и подключению к электросети приемочные характеристики.

2. Модульная конструкция, низкие затраты на эксплуатацию и техническое обслуживание.

4/5-контактный главный кольцевой блок 33 кВ имеет съемную независимую модульную структуру отсеков, гарантирующую, что каждый функциональный модуль не мешает другим. Плановая замена компонентов и техническое обслуживание оборудования не требуют масштабной разборки, что значительно сокращает время эксплуатации и обслуживания, снижает трудозатраты и затраты на техническое обслуживание и повышение эффективности работы оборудования.

3. Персонализированная настройка, адаптируемая к нескольким сценариям.

Huajidian может настраивать решения в соответствии с потребностями проекта клиента, гибко регулируя количество входящих и исходящих цепей, а также предлагать дополнительные автоматические выключатели/выключатели нагрузки для индивидуальных схем защиты, отвечающих требованиям дифференцированные потребности различных промышленных и гражданских проектов распределения электроэнергии.

Типичные сценарии применения

1. Основное электрораспределительное оборудование для кольцевых сетей городских электросетей, распределительных станций и подстанций, адаптируется к проектам строительства и реконструкции новых и старых электросетей;

2. Высоковольтные распределительные устройства и системы управления электроснабжением цехов в промышленности и горнодобывающей промышленности. предприятия и химические заводы;

3. Электрораспределительные помещения в коммерческих комплексах, жилых комплексах и офисных зданиях;

4. Опорно-распределительное оборудование фотоэлектрических, ветроэнергетических насосных станций и коробчатых подстанций;

5. Системы гарантированного электроснабжения для ключевых объектов, таких как железнодорожный транспорт, больницы, школы и центры обработки данных.

Реальный пример инженерного применения

Проект распределенной фотоэлектрической генерации в Северном Китае использует 4-канальный кольцевой блок Huajidian 33 кВ в качестве основное сетевое оборудование распределения электроэнергии для насосной станции. Оборудование может гибко переключать мощность режимы питания и быстро изолировать неисправности, идеально адаптируясь к прерывистым и нестабильным характеристикам производство фотоэлектрической энергии, стабилизация качества электроэнергии, подключенной к сети, а также обеспечение безопасного подключения к сети и эффективное распределение мощности новой энергии. Проект работает стабильно, эффективно улучшая местную новую энергетику. поглощающая способность и обеспечение надежного оборудования для строительства зеленой энергосистемы.

Часто задаваемые вопросы

Вопрос 1: Каковы применимые требования к системе напряжения и окружающей среде для 4-канального кольцевого главного блока Huajidian 33 кВ?

О: Этот продукт специально разработан для систем распределения электроэнергии трехфазного переменного тока напряжением 12 кВ, частотой 50 Гц и степенью защиты IP30. Степень защиты, подходит для сухих и чистых помещений с электрораспределением. Это применимо к окружающей среде температура от -10 ℃ до + 40 ℃ и высота ≤ 1000 м, и может стабильно адаптироваться к типичным условиям работы, таким как городские электрические сети, индустриальные парки и коммерческие распределительные щиты.

В2: Какие механизмы безопасности используются во время работы оборудования?

О: Оборудование имеет несколько систем защиты: во-первых, оно оснащено полным набором «пятизащиты». электромеханические двойные блокировки для устранения различных рисков неправильной эксплуатации; во-вторых, он имеет независимый конструкция отсека для предотвращения распространения неисправностей; в-третьих, он имеет независимый канал сброса давления для обработки внутренние дуговые замыкания; в-четвертых, он оснащен множеством функций защиты, таких как перегрузка и короткое замыкание. защиту, которая позволяет быстро отключить неисправные цепи и комплексно обеспечить безопасность персонала и оборудование.

В3: Поддерживает ли продукт настройку и будущее расширение?

А: Да. Продукт имеет модульную и расширяемую конструкцию, обеспечивающую гибкое переключение между 4/5 входящим/исходящим трафиком. линейные схемы и адаптация к однокольцевому и двухкольцевому режимам электропитания. При этом количество входящих и исходящие линии, типы переключателей и индивидуальные схемы защиты могут быть адаптированы к требованиям проекта. Модульный структура позволяет в будущем расширять оборудование и функциональные обновления без масштабных модификаций мощности. система распределения.

Сила компании

Компания Huajidian уже много лет активно занимается производством высоковольтного оборудования для распределения электроэнергии, уделяя особое внимание НИОКР, производство и продажа комплектов энергетического оборудования, такого как высоковольтные распределительные устройства, кольцевые сети агрегатов и сборных подстанций. Компания располагает современными стандартизированными производственными цехами, профессиональными прецизионное испытательное оборудование и старшая техническая группа исследований и разработок, обеспечивающая независимые исследования и разработки и индивидуальное производственные возможности.
