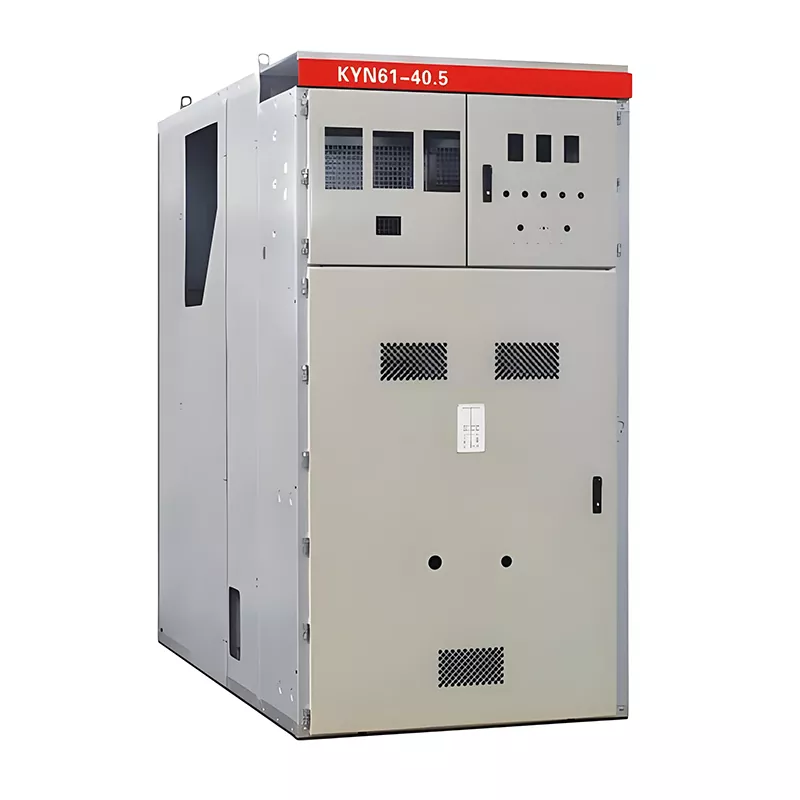

KYN61-40.5 Внутренняя панель распределительного устройства VCB 33 кВ

Huajidian является специализированным производителем электрооборудования, занимающимся исследованиями и разработками, производством и изготовлением по индивидуальному заказу. проектирование комплектных комплектов распределительных устройств высокого и низкого напряжения. Все внутреннее распределительное устройство VCB KYN61-40.5 33 кВ Серия панелей подвергается комплексному вертикально интегрированному производственному процессу — от независимого проектирования и изготовления листов. от металлообработки до высоковольтной сборки — и все это на наших собственных стандартизированных производственных мощностях. Как продукт из профессионального производителя электрооборудования, это распределительное устройство было успешно развернуто и введено в эксплуатацию в многочисленные инженерные проекты по всему Китаю, включая электросети, промышленные и горнодобывающие объекты, а также данные центров, где его эксплуатационная стабильность была подтверждена реальным применением. Кроме того, мы предлагаем услуги по индивидуальной конфигурации и определению размеров для клиентов по всему миру.

Бронированное выдвижное распределительное устройство в металлическом корпусе KYN61-40.5 (внутренний VCB 33 кВ) можно использовать в паре с KYN28A-12. вспомогательный шкаф (в частности, модели шкафов AH6 или AT3, предназначенные для отходящих цепей трансформатора). Служащий основной компонент в распределительных системах среднего напряжения переменного тока напряжением 12 кВ/33 кВ, частотой 50 Гц. Он в основном получает питание от на стороне трансформатора и безопасно распределяет пониженную электроэнергию на последующие нагрузки. В его функции входит мониторинг электрических параметров в режиме реального времени, защита от перегрузок линий и коротких замыканий, а также замыканий управление переключением выключателя. Этот продукт имеет закрытую конструкцию с воздушной изоляцией и полностью металлической броней. исключительный запас прочности и эксплуатационная надежность, что делает его незаменимым элементом критически важного оборудования для современные подстанции и промышленные системы распределения электроэнергии.

Таблица основных параметров продукта

Основные технические характеристики

1. Номинальное напряжение: 12 кВ (совместимо со стандартными электросетями 10 кВ; изоляция оборудования рассчитана на 40,5 кВ, отвечающих требованиям для условий эксплуатации 33кВ).

2. Номинальный ток: 630 А (применимо как к главной шине, так и к соответствующему автоматическому выключателю).

3. Номинальная частота: 50 Гц.

4. Номинальные значения выдерживаемого напряжения: Частота сети, выдерживаемое напряжение в течение 1 минуты: 42 кВ (на землю/фаза-фаза); Молния Импульсное выдерживаемое напряжение: 75кВ (на землю/фазу).

5. Отключающая способность при коротком замыкании. Автоматические выключатели могут быть выбраны в соответствии с конкретными требованиями, с диапазон отключающей способности от 20 кА до 31,5 кА.

6. Класс защиты (IP): Весь шкаф: IP4X; Отсек автоматического выключателя (с открытой дверью): IP2X.

7. Применимые стандарты: GB 3906, IEC 62271-200 и другие спецификации для распределительных устройств среднего и высокого напряжения.

Структурный проект шкафа

1. Верхний отсек приборов и реле: содержит встроенный многофункциональный измеритель мощности, устройство отображения в реальном времени, и индикаторы работы, позволяющие в режиме реального времени отслеживать электрические параметры, такие как напряжение и ток.

2. Средний отсек автоматического выключателя (основная рабочая зона): оснащен выдвижным вакуумным выключателем на 630 А, рукоятка управления механической блокировкой и индикаторы состояния. Выдвижной блок можно полностью извлечь, позволяющий осуществлять обслуживание с фронтального доступа без необходимости выключения всего шкафа, тем самым значительно снижая время обслуживания при отключении электроэнергии.

3. Нижний кабельный отсек: имеет достаточное внутреннее пространство для облегчения прокладки и подключения исходящих кабелей. а также последующий осмотр и техническое обслуживание.

Преимущества продукта

Внутренняя панель распределительного устройства VCB KYN61-40.5 33 кВ оснащена полной механической блокировкой «Пять защит». система. Эта система эффективно устраняет потенциальные опасности, связанные с эксплуатационными ошибками, например, случайные размыкание или включение выключателя, включение заземлителя, пока цепь находится под напряжением, или размыкание дверцу шкафа, пока цепь находится под напряжением, тем самым предотвращая несчастные случаи, вызванные деятельностью человека. Продукт успешно приняты стандарты приемки технологического присоединения для отечественной электроэнергетики.

Сценарии применения продукта

1. Распределительные помещения 10 кВ на подстанциях городских электросетей и объектах реконструкции муниципальных образований;

2. Главные электрораспределительные станции в составе заводских комплексов крупных горнодобывающих и тяжелых предприятий. металлургическая промышленность;

3. Места, требующие высоконадежного и бесперебойного электроснабжения, например высотные коммерческие здания класса А. больницы третичного уровня и центры обработки данных IDC.

Реальный инженерный пример

В 2024 году компания Huajidian, выступая официальным поставщиком проекта, провела реконструкцию горнодобывающей подстанции 33 кВ в г. Северный Китай. Проект включал закупку 18 единиц внутренних распределительных устройств VCB KYN61-40,5 33 кВ, использован для модернизации цепей распределения электроэнергии для двух трансформаторов АТ3 на горнодобывающем комплексе.

1. Предыстория проекта

Существующее устаревшее распределительное устройство фиксированного типа на напряжение 35 кВ страдало от ухудшения изоляции и представляло значительный риск возникновения дуги. неисправности. В результате владелец выбрал бронированное выкатное распределительное устройство Huajidian для замены устаревшего оборудования. и повысить стандарты безопасности системы распределения электроэнергии в горнодобывающем районе.

2. Результаты внедрения

Оборудование проработало непрерывно под полной нагрузкой в ​​течение 12 месяцев без непредвиденных сбоев. Выдвижной Конструкция тележки сократила продолжительность регламентных работ по техническому обслуживанию с первоначальных 8 часов до всего лишь 2,5 часов. Кроме того, система блокировки «Пять предупреждений» успешно предотвратила три потенциальных риска эксплуатационных ошибок. во время ежегодных проверок оборудования. После успешного ввода в эксплуатацию Фазы I клиент разместил последующий заказ на электрораспределительное оборудование для второго этапа расширения электростанции, тем самым обеспечив проверку эффективности в реальных условиях. работоспособность изделия в условиях эксплуатации с большими нагрузками.

Часто задаваемые вопросы

Q1: Может ли Huajidian регулировать параметры отключения при коротком замыкании KYN61-40.5 для специализированных промышленных проектов? распределительное устройство?

А1: Да. Основываясь на конкретных параметрах короткого замыкания электросети объекта, мы можем установить вакуумную автоматические выключатели различных характеристик для настройки отключающей способности в диапазоне от 20 кА до 31,5 кА. Все индивидуальные параметры строго соответствуют как китайским национальным стандартам, так и стандартам IEC, а также полному Перед отправкой на завод распределительное устройство проходит строгие испытания.

Вопрос 2: Каковы основные различия между моделями распределительных устройств KYN61-40.5 (33 кВ) и стандартными моделями распределительных устройств KYN28A-12 (10 кВ)?

A2: KYN61-40.5 разработан в соответствии со стандартами изоляции 33 кВ/40,5 кВ; имеет утолщенные внутренние перегородки и усиленная дугостойкая конструкция, что делает ее особенно подходящей для входящих и отходящих линий трансформаторов в Подстанции класса 33кВ. KYN28A-12 предназначен для стандартных линий электропередачи 10 кВ. Обе модели шкафов могут быть интегрированы и установлены параллельно на одной и той же подстанции (во многом аналогично интегрированному решению AH6) для формирования полная сборка распределительного устройства.

В3: Предоставляет ли Huajidian руководство по установке и послепродажную техническую поддержку после отгрузки продукта? KYN61-40.5 Внутренние распределительные устройства VCB на 33 кВ?

A3: Мы предоставляем бесплатную проверку технических параметров проекта перед началом производства. Для стандартных заказов мы предлагаем удаленное техническое руководство по установке. Для масштабных инженерных проектов мы можем привлечь инженеров посетить объект проекта для ввода в эксплуатацию на месте по согласованию в зависимости от местоположения проекта.

Рекомендации для партнеров по закупкам

Покупатели со всего мира могут запланировать посещение нашего завода. Вы можете проконсультироваться с отделом продаж Huajidian. относительно индивидуальных требований к настройке, таких как размеры шкафа и конфигурации компонентов, чтобы создать индивидуальное решение для отходящего распределительного устройства трансформатора, которое полностью соответствует стандартам вашей местной электросети.
