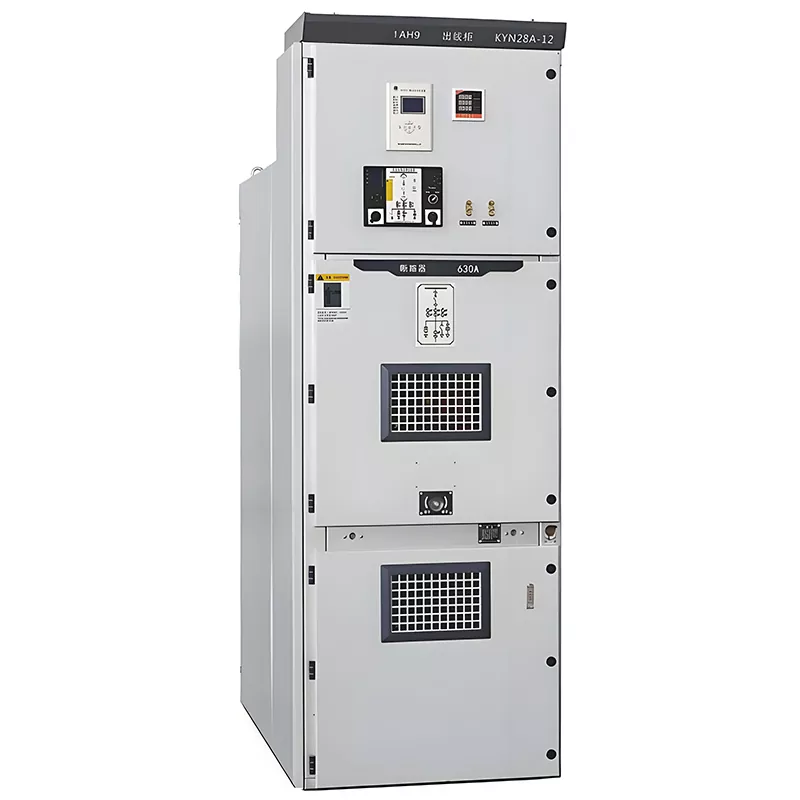

KYN28-12 Вакуумное распределительное устройство среднего напряжения

Вакуумное распределительное устройство среднего напряжения Huajidian KYN28-12 представляет собой полный комплект внутреннего распределения электроэнергии среднего напряжения. оборудование, точно спроектированное и изготовленное на нашем стандартизированном производственном предприятии. В первую очередь он используется для передача электроэнергии от генераторов на малых и средних электростанциях, прием и распределение электроэнергии в подстанции промышленных и горнодобывающих предприятий, а также пусковое управление мощными высоковольтными двигателями. Система обеспечивает интеллектуальное комплексное управление распределительной сетью, включая защиту и безопасность. Мониторинг в режиме реального времени — тем самым эффективно устраняя электрические неисправности и обеспечивая стабильную работу электрического оборудования. оборудование.

Этот продукт строго соответствует авторитетным отечественным и международным стандартам, включая IEC62271-200, IEC298, GB3906, DL404 и DIN.VDE0670 — обеспечение стабильного качества и высокой степени стандартизации. Оборудование поддерживает настенная установка и конструкция для обслуживания с передним доступом; в сочетании с выделенным током трансформаторов, эта конфигурация позволяет персоналу по эксплуатации и техническому обслуживанию выполнять плановые проверки и обслуживание оборудования. непосредственно с передней части шкафа, что значительно повышает удобство эксплуатации и эффективность обслуживания.

Условия эксплуатации

Для обеспечения долгосрочной стабильности и надежной работы оборудования соблюдаются действующие экологические требования. для вакуумного распределительного устройства среднего напряжения Huajidian KYN28-12 являются следующими:

1. Температура окружающей среды: максимум +40°C, минимум -15°C. Этот диапазон делает его подходящим для подавляющего большинства сценарии распределения электроэнергии внутри помещений в умеренных и субтропических регионах.

2. Влажность окружающей среды: Среднесуточная относительная влажность ≤ 95 %; Среднемесячная относительная влажность ≤ 90%. Эти ограничения эффективно предотвращают нарушения изоляции внутри оборудования, которые в противном случае могли бы быть вызваны высокой влажностью. среды.

3. Высота над уровнем моря: подходит для высоты ≤ 2500 метров, соответствует требованиям к электропитанию большинства внутренних промышленных и муниципальные инженерные проекты.

4. Воздушная среда. В рабочей среде не должно быть агрессивных паров, токсичных или вредных газов, легковоспламеняющихся или взрывоопасные газы, промышленный пар, соляной туман и другие загрязняющие вещества, тем самым предотвращая коррозию оборудования. компонентов и повреждение изоляции.

Основные характеристики продукта

1. Конструкция с защитой от неправильной эксплуатации: высокая эксплуатационная безопасность.

Оборудование оснащено проверенными и надежными механизмами механической блокировки, предназначенными для предотвращения неправильная эксплуатация. Это создает многомерную систему защиты безопасности, которая эффективно исключает обычные человеческие ошибки, такие как непреднамеренное открытие дверей шкафа, случайное замыкание цепей или неправильное заземление, тем самым предотвращение несчастных случаев, связанных с электробезопасностью, и всестороннее обеспечение личной безопасности при эксплуатации и техническом обслуживании. персонала, а также стабильность работы системы распределения электроэнергии.

2. Гибкие режимы установки и работы: широкая адаптируемость.

Вакуумное распределительное устройство среднего напряжения KYN28-12 поддерживает два типа мобильных механизмов: тележки с центральным расположением и напольные тележки. Такая адаптивность позволяет ему соответствовать конкретной планировке объекта и методам обслуживания. разнообразные клиенты. Он отвечает техническим требованиям различных сценариев, включая промышленные производственные линии, муниципальные электрораспределительные станции и новые электростанции, предлагающие гибкое расположение оборудования, а также удобный ввод в эксплуатацию, замену и обслуживание.

3. Соответствие множеству стандартов: исключительная совместимость

Полный блок соответствует многочисленным международным и отечественным отраслевым стандартам, демонстрируя превосходные универсальность и совместимость оборудования. Он легко интегрируется с основными системами распределения электроэнергии и вспомогательное электрооборудование, представленное в настоящее время на рынке, тем самым упрощая процессы проектирования и строительства. одновременно облегчая будущую модернизацию и модернизацию оборудования.

4. Конструкция для обслуживания с фронтальным доступом: эффективное и удобное обслуживание

Решение этой общей проблемы, связанной с трудоемким обслуживанием традиционных высоковольтных распределительных устройств, продукт имеет структуру обслуживания с фронтальным доступом. В сочетании со специальными трансформаторами тока конструкция позволяет все плановые проверки, корректировка параметров и устранение неисправностей должны выполняться полностью с передней стороны кабинет. Это устраняет необходимость выполнения сложных работ в ограниченном пространстве, значительно сокращая объем технического обслуживания. сложность и повышение эффективности послепродажного обслуживания.

Основные технические параметры

Практический пример применения

Проект модернизации муниципальной электросети (подстанция Путянь 220 кВ Личэн)

В проекте модернизации шинопровода 10 кВ все устаревшее оборудование было полностью заменено на Huajidian KYN28-12. распределительное устройство. Решение критических проблем, связанных с плотным графиком проекта и строгими требованиями к непрерывному электропитания, модульная структура оборудования позволила осуществить быстрый монтаж и ввод в эксплуатацию. Кроме того, по используя надежные механизмы блокировки против неправильной эксплуатации и интеллектуальные функции защиты, проект достигнуто значительное повышение стабильности системы распределения электроэнергии подстанции. После После ввода проекта в эксплуатацию секция 10 кВ достигла безаварийной работы, успешно завершив модернизацию муниципальное сетевое оборудование и обеспечение стабильного электроснабжения близлежащих жителей и коммерческих объектов.

Часто задаваемые вопросы

Вопрос 1: Какие сценарии подходят для вакуумного распределительного устройства среднего напряжения Huajidian KYN28-12?

Этот продукт предназначен для использования в трехфазных системах среднего напряжения переменного тока напряжением 3,6–12 кВ, 50/60 Гц и поддерживает как Конфигурации систем с одной шиной и секционированные системы с одной шиной. Он широко используется для передачи энергии от электростанции средней и малой мощности, прием и распределение электроэнергии на подстанциях в промышленности и горнодобывающей промышленности предприятий, и пусковое управление большими высоковольтными двигателями. Кроме того, он хорошо подходит для различных внутренних помещений. сценарии распределения электроэнергии среднего напряжения, включая муниципальные подстанции, промышленные парки, новую энергетику фотоэлектрические электростанции и системы электроснабжения коммунальных предприятий.

Вопрос 2: Каковы преимущества этого распределительного устройства в плане безопасности по сравнению с традиционным оборудованием?

В этом продукте используется двойная механическая и электрическая система защиты, обеспечивающая превосходную защиту по сравнению к традиционному оборудованию с одноуровневой защитой. Во-первых, он оснащен специальной механической блокировкой. устройства, которые физически предотвращают эксплуатационные ошибки. Во-вторых, он соответствует многочисленным внутренним и международным Стандарты и функции комплексной защиты от сверхтоков, коротких замыканий и ударов молнии. В-третьих, он включает в себя конструкцию с передним доступом для эксплуатации и технического обслуживания, что исключает угрозу безопасности. связанных с внутренней кабинетной работой. В-четвертых, корпус шкафа соответствует стандарту защиты IP4X, защищая от пыли и попадания посторонних предметов для всестороннего повышения эксплуатационной безопасности и стабильности оборудование.

Вопрос 3. Каковы рекомендуемые циклы технического обслуживания и правила ежедневного ухода за этим оборудованием?

Данное оборудование отличается низкими затратами на техническое обслуживание и длительным сроком службы; стандартный комплексный цикл проверки 6 месяцев, при этом капитальный ремонт рекомендуется проводить каждые 3 года. Ежедневное обслуживание просто требует проверки целостность герметизации шкафа, плавность хода выдвижной тележки, целостность блокировки устройств и проверки того, что параметры мониторинга находятся в пределах нормы. Крайне важно обеспечить, чтобы рабочая среда не должна содержать коррозийных, легковоспламеняющихся или взрывоопасных примесей, а температура и уровень влажности соответствует техническим характеристикам оборудования. Благодаря конструкции с передним доступом для обслуживания, проверки и ввод в эксплуатацию могут быть выполнены без необходимости разборки всего устройства, что обеспечивает высокую эффективность и спокойствие при значительном сокращении долгосрочных затрат на техническое обслуживание.
