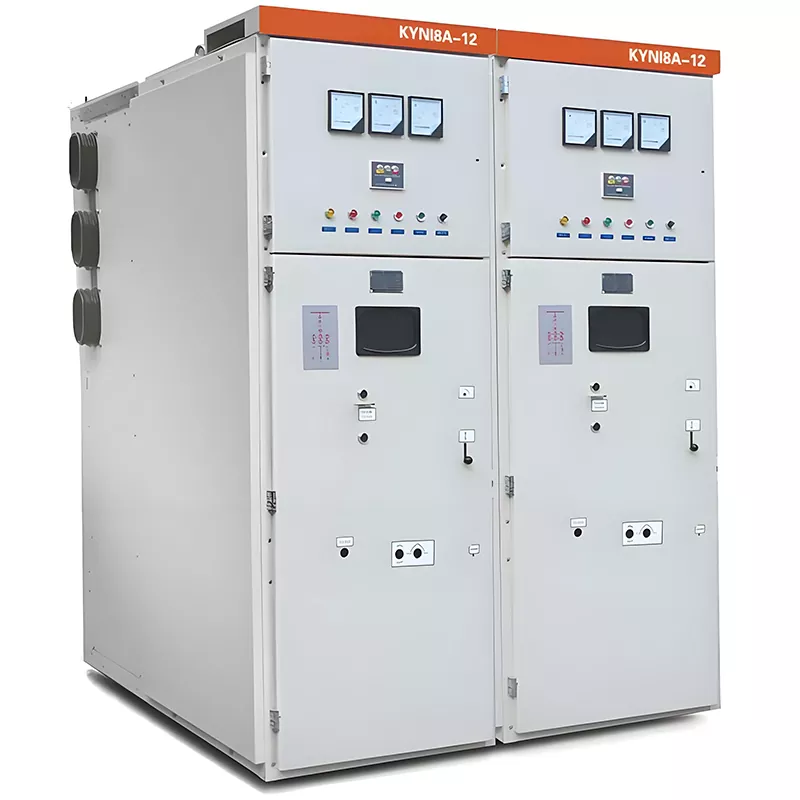

Наружные панели VCB низкого и среднего напряжения 11 кВ

Компания Huajidian со штаб-квартирой в Китае активно занимается исследованиями, разработками и производством наружных устройств низкого и среднего напряжения 11 кВ. Панели. Компания оснащена собственной технической командой, современными производственными цехами и полным набором оборудования. испытательное оборудование. Наша собственная стандартизированная фабрика обеспечивает полный контроль качества процесса, реализуя строгие, многоэтапные проверки от изготовления листового металла до отправки конечного продукта, гарантируя, что все продукция успешно проходит комплексную сертификацию типовых испытаний. Помимо стандартных моделей, мы предлагаем индивидуальные решения для шкафов, обследования на месте, а также услуги по установке и вводу в эксплуатацию на месте, обеспечивая комплексное решение решение для удовлетворения разнообразных требований клиентов к проектам распределения электроэнергии как внутри страны, так и за рубежом.

Основные технические параметры

Структура продукта и характеристики производительности

Наружные панели низкого и среднего напряжения 11 кВ изготовлены из высококачественных холоднокатаных стальных листов. прецизионно обработаны с помощью технологии ЧПУ и собраны с помощью болтовых соединений. Полученная структура получается компактной и прочный, с аккуратно организованным расположением приборов, операций и функциональных зон.

1. Четыре независимых отсека. Шкаф разделен на четыре отдельных отсека — шинопровод. отсек, отсек автоматического выключателя, кабельный отсек и отсек приборов/управления. Эти разделы полностью изолированы металлическими перегородками и объединены каналами сброса давления; в случае неисправности, Система автоматически сбрасывает давление, чтобы предотвратить распространение электрических дуг.

2. Выкатной автоматический выключатель (тележки)

Вакуумный выключатель с сердечником установлен на выдвижной тележке, что позволяет легко вставлять его или извлечено. Такая конструкция облегчает замену и техническое обслуживание, не требуя полного отключения питания. весь кабинет. В стандартную комплектацию устройства входит механическая система блокировки Five-Prevention, использующая аппаратные средства защиты для эффективного устранения риска эксплуатационных ошибок.

3. Передняя интеллектуальная панель мониторинга.

На передней панели шкафа расположены приборы, индикаторы и кнопки управления. Этот интерфейс позволяет в режиме реального времени отслеживать параметры напряжения, тока и мощности, интуитивно отображая при этом состояние размыкание/замыкание цепи, накопление энергии и заземление, тем самым облегчая удобную эксплуатацию, техническое обслуживание и плановые проверки.

4. Оптимизированная конструкция рассеивания тепла на боковой панели.

В боковые панели шкафа встроены несколько вентиляционных каналов для ускорения конвекции воздуха и нагрева. рассеивание. Это предотвращает старение компонентов, вызванное высокими температурами, обеспечивая работоспособность оборудования. непрерывно при полной нагрузке в течение длительного времени.

5. Модульная и гибкая конфигурация.

Блоки — включая шкафы входящих линий, шкафы отходящих линий, шкафы PT, шкафы измерения и шинопроводы. шкафы — могут быть собраны в соответствии с конкретными требованиями, что обеспечивает удобное расширение и модернизацию. во время реализации проекта.

Основные преимущества продукта

1. Трехслойная защита: полностью закрытая бронированная конструкция шкафа, блокировка «пяти защит». механизм и устройства сброса давления для эффективного снижения угроз безопасности при распределении электроэнергии.

2. Компоненты премиум-класса: используются тщательно отобранные высококачественные компоненты, которые предварительно проходят всестороннее тестирование. до отгрузки, обеспечивая долговечность в суровых условиях эксплуатации и низкий уровень отказов.

3. Механизм выдвижной тележки: имеет выдвижную конструкцию тележки, которая обеспечивает быстрое обслуживание и замену компонентов. замену, что значительно сокращает продолжительность отключения электроэнергии.

4. Интегрированная защита и контроль: Совместимость с устройствами релейной защиты и измерения/управления, что позволяет бесшовная интеграция с системами мониторинга электропитания для обеспечения интеллектуального удаленного управления и контроля.

5. Гарантия качества: Весь производственный процесс строго соответствует национальным стандартам и успешно прошел строгие типовые испытания, гарантирующие полное соответствие и качество продукции.

Реальные примеры применения

Пример 1: Проект поддержки распределения электроэнергии для централизованной фотоэлектрической электростанции мощностью 50 МВт на северо-западе Китая.

Помещение распределения электроэнергии, поддерживающее этот проект, было оборудовано 22 шкафами Huajidian, включающими блоки для входящие линии, исходящие линии, счетчики и шинопроводы, отвечающие за присоединение к сети и преобразование электроэнергии. фотоэлектрической станции. Оборудование стабильно работало 24 месяца подряд; его блокировка «Пять предупреждений» конструкция и механизмы защиты от короткого замыкания успешно прошли выборочные проверки электросети власти, тем самым обеспечивая стабильную выработку электроэнергии на станции.

Пример 2: Модернизация системы распределения электроэнергии для крупного коммерческого комплекса в Юго-Восточной Азии

Этот проект включал модернизацию устаревших распределительных шкафов в коммерческом комплексе площадью 180 000 м². с использованием 36 единиц наружных панелей VCB низкого и среднего напряжения 11 кВ. Использование модульной конструкции системы, ее установки и Ввод в эксплуатацию был завершен всего за 12 дней, что исключило необходимость длительного отключения электроэнергии по всему объекту. Кроме того, система была интегрирована в интеллектуальную распределительную сеть объекта, что позволило удаленно контроль потребления электроэнергии по всему зданию и существенное сокращение ручного контроля затраты.

Применимые сценарии

1. Электросетевые проекты: Строительство новых подстанций и распределительных станций, а также модернизация стареющие электросети;

2. Промышленные проекты: Распределение электроэнергии для цехов металлургии, горнодобывающей, химической и других отраслей промышленности. сектора;

3. Общественная инфраструктура: аэропорты, системы железнодорожного транспорта, больницы, образовательные учреждения и крупные коммерческая недвижимость;

4. Новая энергетика: вспомогательные системы распределения электроэнергии для фотоэлектрических электростанций, ветряных электростанций и накопителей энергии. проекты.

Послепродажное обслуживание

1. Гарантийное покрытие. В течение гарантийного срока неисправные компоненты заменяются бесплатно на месте. предоставляются услуги по осмотру и ремонту;

2. Техническая поддержка: бесплатное техническое руководство, помощь в установке и вводе в эксплуатацию, а также практическое руководство по эксплуатации. обучение обслуживающего персонала;

3. Круглосуточная техническая поддержка: круглосуточная служба технической связи с быстрым реагированием на запросы, связанные с неисправностями. и проблемы;

4. Техническое обслуживание в течение всего срока службы: комплексное техническое обслуживание на протяжении всего срока службы продукта; после гарантии истекает, взимается только стоимость запасных частей и базовая плата за обслуживание.

Часто задаваемые вопросы

Вопрос 1: Для нестандартных проектов может ли компания Huajidian изготовить наружные панели низкого и среднего напряжения 11 кВ с нестандартными размеры или конкретные технические параметры?

А1: Да. В дополнение к нашему стандартному ассортименту продукции мы поддерживаем индивидуальные размеры шкафа, номинальные токи, и вторичная логика управления. Наша техническая команда может провести обследование рабочей среды на месте для разработки индивидуальные дизайнерские решения.

Вопрос 2: Стандартные характеристики продукта применимы к высоте ≤1000 метров; можно ли адаптировать эти устройства для использования в высокогорье или плато?

A2: Наши стандартные модели подходят для высоты до 1000 метров. Для высотных проектов мы предлагаем индивидуальные модернизация систем изоляции и отвода тепла, а также оптимизированный выбор компонентов для обеспечения надежности работа в условиях плато.

В3: Необходимо ли обесточивать весь шкаф при проведении технического обслуживания или замене выкатного блока? автоматический выключатель?

A3: Нет. Автоматический выключатель можно извлекать по отдельности для проведения технического обслуживания, в то время как шины остаются под напряжением, что позволяет остальные цепи продолжают нормально подавать питание. Это минимизирует потери пользователя при отключении электроэнергии.
