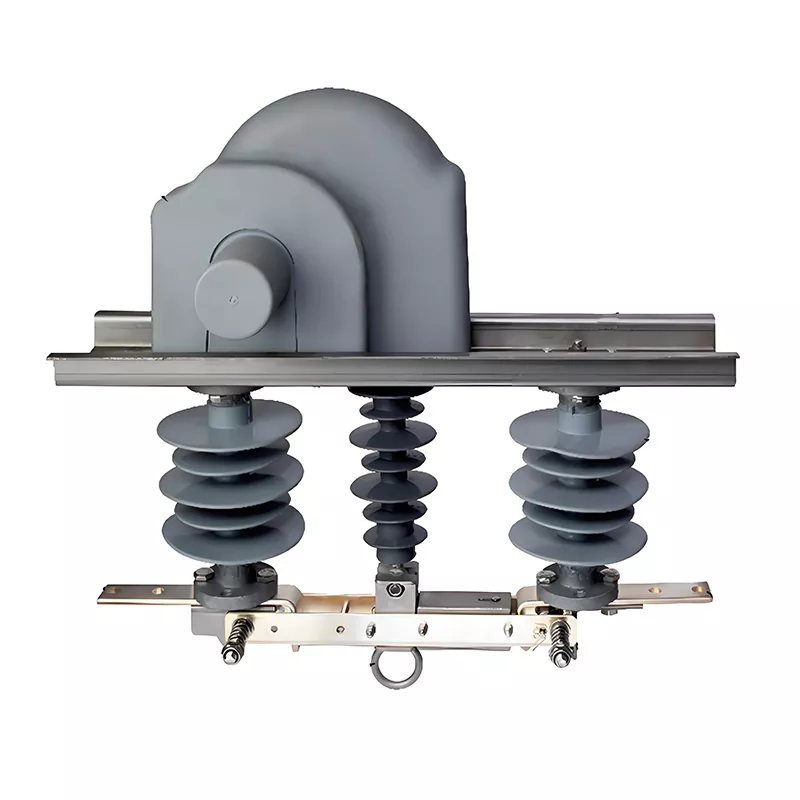

Изолирующий переключатель высокого напряжения

Высоковольтный изолирующий переключатель HUAJIDIAN представляет собой изолирующее устройство без нагрузки и без возможности гашения дуги. Его основная функция — создать четкий, видимый воздушный зазор после размыкания автоматического выключателя, физически изолируя источник питания от стороны нагрузки, чтобы обеспечить безопасность обслуживающего персонала.

Являясь основным интеллектуальным изолирующим устройством для модернизации системы автоматизации распределения, оно может работать независимо или в сочетании со стандартными вакуумными выключателями, монтируемыми на столбе, образуя интегрированный блок «автоматический выключатель + изолирующий выключатель». Обладая глубоким опытом в секторе наружного силового оборудования среднего напряжения в Китае, мы предлагаем как стандартизированную продукцию, так и индивидуальные решения, соответствующие международным техническим стандартам в отношении напряжения, изоляции и автоматизации.

Основные структурные компоненты

1. Верхний электрический привод/интеллектуальный контроллер серого цвета.

Имеет встроенный двигатель, трансмиссию и модуль управления. Он поддерживает локальное ручное управление, электрическое открытие/закрытие и дистанционное диспетчерское управление, что обеспечивает прямую интеграцию в системы автоматизации распределения. Он также поддерживает дополнительные модули для удаленной сигнализации положения и индикации в режиме реального времени, что соответствует требованиям интеллектуальной сети для «четырех пультов дистанционного управления» (дистанционная сигнализация, дистанционное измерение, дистанционное управление и дистанционная регулировка).

2.

2. Изолирующие втулки

В левой и правой фазах используются изоляторы с большим зевом для поддержки токопроводящей цепи, а центральная фаза имеет компактную конструкцию с небольшими зевами, служащую изолирующей опорой для заземлителя и механизма передачи, что облегчает компактную установку на опорах.

3. Проводящие контакты и клеммы.

Изготовлен из сплава с высокой проводимостью и обработан для защиты от коррозии и окисления, что обеспечивает стабильную непрерывность цепи в суровых условиях окружающей среды.

4. Центральное подъемное кольцо и пружинная блокировочная конструкция.

Обеспечивает механическую блокировку между ручным управлением и заземлителем; фиксирует открытое/закрытое положение, чтобы исключить риск случайного срабатывания.

Ключевые функциональные преимущества

1. Визуальная физическая изоляция, обеспечивающая безопасность обслуживания.

При отключении питания изолирующий выключатель высокого напряжения создает четкий воздушный зазор, полностью отделяя источник питания от нагрузки в соответствии с глобальными стандартами безопасности при обслуживании сети.

2. Три режима управления, адаптированные к различным сценариям эксплуатации и технического обслуживания.

Доступны варианты ручного, электрического и дистанционного управления; удаленное централизованное управление заменяет подъем на опору на месте, что значительно снижает риски безопасности, связанные с работой на линии под напряжением.

3. Совместимость с системами автоматизации дистрибуции.

Передача сигналов состояния «открыто/закрыто» в режиме реального времени на главную станцию ​​автоматизации, что соответствует требованиям к удаленной сигнализации для модернизации самовосстанавливающихся интеллектуальных сетей.

4. Расширяемые функциональные модули.

Дополнительные аксессуары включают в себя индикаторы линии под напряжением, мониторинг неисправностей и блокировки для предотвращения неправильной эксплуатации, удовлетворяющие разнообразные потребности в построении интеллектуальных сетей в разных регионах.

5. Компактная конструкция, монтируемая на столбе.

Конструкция навеса уменьшенного размера на центральной фазе минимизирует общий объем оборудования, позволяя устанавливать его на существующие опоры без необходимости использования дополнительных монтажных кронштейнов.

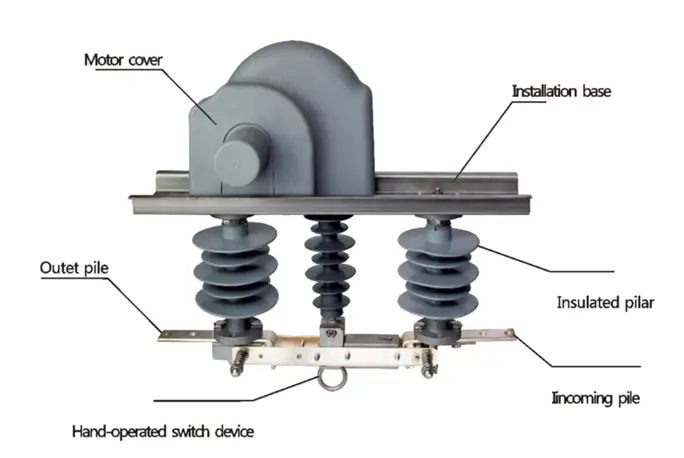

Структурное представление

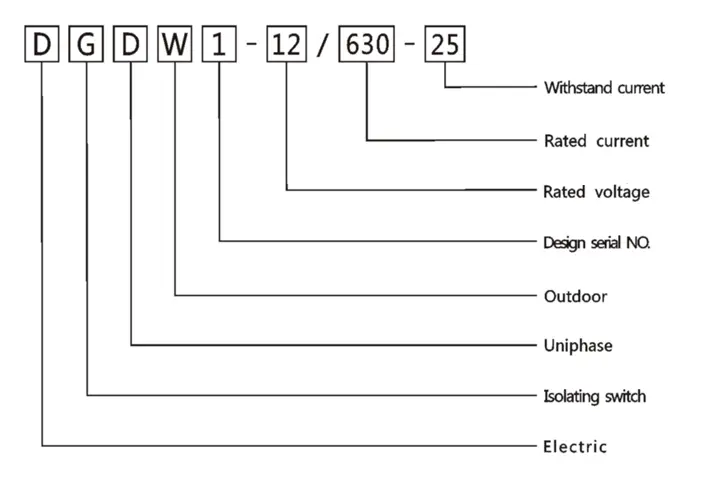

Тип введение

Стандартные основные технические параметры

Ключевые сценарии применения

1. Используется в сочетании с вакуумными выключателями на столбе ZW8-12 или ZW32-12 для удовлетворения обязательных требований к изоляции при обслуживании линии;

2. Секционирование и разветвление линий при модернизации автоматизации городских и сельских распределительных сетей с возможностью удаленной изоляции неисправных участков;

3. Специализированное защитное разъединяющее устройство для обслуживания и замены оборудования на городских и сельских воздушных линиях и ответвлениях 10 кВ.

Реальный пример реализации

В 2025 году бюро электроснабжения в Юго-Восточной Азии запустило проект модернизации интеллектуальной распределительной сети для сельской местности, охватывающей 42 города и деревни и более 180 километров воздушных линий напряжением 10 кВ. Первоначальные линии были оснащены только традиционными ручными выключателями без возможности дистанционного управления; обслуживающему персоналу приходилось подниматься на столбы для работы на площадке, что приводило к длительным простоям и высокому риску безопасности.

Подрядчик проекта выбрал интеллектуальный высоковольтный разъединитель HUAJIDIAN в сочетании с вакуумными выключателями ZW32-12 для создания автоматизированной системы секционированных линий. Всего было поставлено 126 единиц, модифицированных по индивидуальному заказу в соответствии с местными национальными стандартами по изоляции и протоколам связи.

Значительные результаты, достигнутые за год работы в сети:

1. Операции по переключению линий выполняются полностью посредством дистанционного управления из диспетчерского центра, что снижает частоту проведения работ на линии под напряжением на 85%;

2. Время, необходимое для локализации неисправности и восстановления электропитания, сокращено с 2–3 часов до менее 3 минут, что значительно повышает надежность электроснабжения;

3. Структура видимого изоляционного зазора исключает риск поражения электрическим током во время технического обслуживания, что приводит к нулевому происшествию в течение года.

Этот проект полностью подтверждает пригодность продукта для модернизации сетей за рубежом и демонстрирует возможности HUAJIDIAN в предоставлении комплексных индивидуальных услуг.

Сравнение: интеллектуальный разъединитель HUAJIDIAN и стандартный ручной разъединитель

Производственные возможности и услуги по настройке

HUAJIDIAN управляет независимым производственным предприятием, объединяющим исследования и разработки, штамповку, сборку и испытания готовой продукции, полностью оснащенным комплексным оборудованием для испытаний электрических характеристик высокого напряжения. Мы приглашаем клиентов со всего мира запланировать посещение наших производственных линий и испытательных центров на месте, а также лично отобрать образцы.

Мы поддерживаем комплексную настройку на основе национальных стандартов: параметры изоляции, протоколы связи, рабочее напряжение, конструкции механической блокировки и степень защиты корпуса можно регулировать. Будь то стандартные оптовые закупки или специализированное оборудование для конкретного проекта, наша техническая команда обеспечивает индивидуальную поддержку решения; запросы относительно параметров, расценок и индивидуальных чертежей приветствуются в любое время.

Часто задаваемые вопросы

Вопрос 1: Может ли этот разъединитель высокого напряжения самостоятельно прерывать ток нагрузки, как вакуумный выключатель?

О1: Нет. Данное устройство рассчитано на работу на холостом ходу и не имеет дугогасительной камеры. Вакуумный выключатель должен сначала прервать ток нагрузки, прежде чем разъединитель создаст видимый изолирующий зазор. Переключение под нагрузкой строго запрещено во избежание короткого замыкания, связанного с дугой; это устройство должно использоваться вместе с автоматическими выключателями на опоре, такими как ZW8-12 или ZW32-12.

Вопрос 2. Является ли удаленное управление стандартной функцией или требует дополнительной настройки?

A2: Электрический приводной механизм и интерфейс удаленной связи входят в стандартную комплектацию интеллектуальных выключателей HUAJIDIAN; Удаленная сигнализация состояния «открыто/закрыто» встроена и не требует дополнительной оплаты. Дополнительные модули, такие как индикаторы линии или расширения для мониторинга неисправностей, могут быть добавлены в зависимости от конкретных требований проекта.

В3: Можно ли изменить параметры продукта в соответствии с электрическими стандартами других стран, кроме Китая?

А3: Да. Как профессиональный производитель оборудования для распределения электроэнергии среднего напряжения, мы предлагаем полную настройку параметров в соответствии со стандартами во всем мире, включая номинальный ток, кратковременно выдерживаемый ток, путь утечки изолятора, протоколы удаленной связи и напряжение источника питания управления. Просто предоставьте местные официальные электрические спецификации, и наша группа исследований и разработок оптимизирует структуру и параметры продукта, чтобы обеспечить соответствие региональным сертификационным требованиям.
