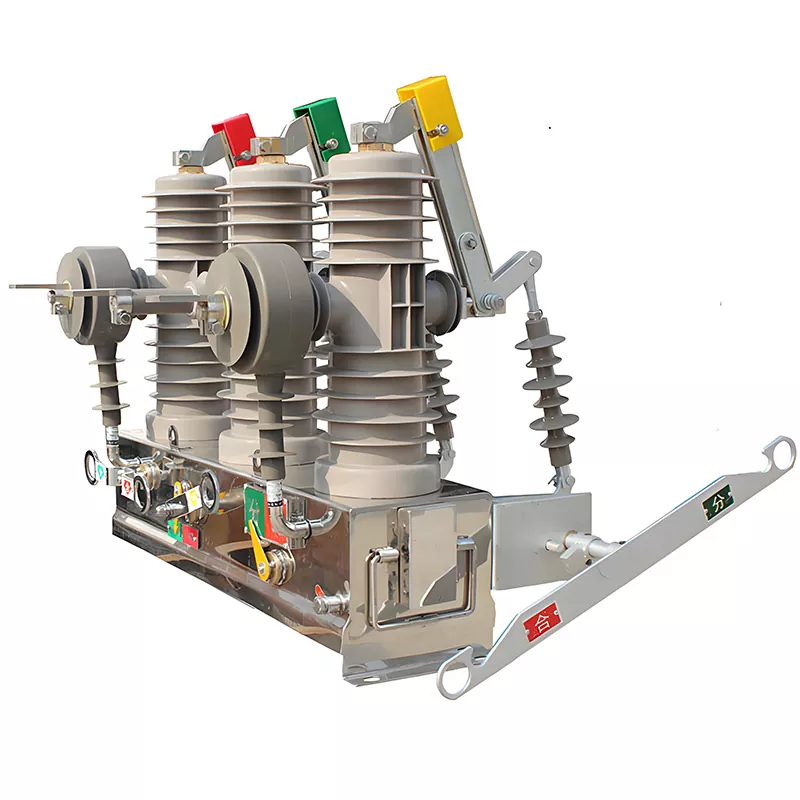

Вакуумный выключатель на опоре 11 кВ

Вакуумный выключатель HUAJIDIAN на 11 кВ, монтируемый на столбе, представляет собой эволюцию, разработанную для решения проблем традиционных наружных выключателей, а именно: высокой частоты отказов, трудоемкого обслуживания и ограниченной функциональности. При номинальном напряжении 12 кВ он совместим с наружными распределительными сетями трехфазного переменного тока частотой 50 Гц. Отходя от традиционных пружинных механизмов, он использует усовершенствованный рабочий механизм с постоянными магнитами, отличающийся обтекаемой конструкцией и меньшим количеством изнашиваемых деталей; в сочетании с вакуумным прерывателем это обеспечивает стабильную и надежную работу. Продукт объединяет интеллектуальную систему измерения, управления и защиты, поддерживающую различные методы связи (например, GPRS и оптоволокно), обеспечивающую автоматическую идентификацию неисправностей, дистанционное управление, мониторинг данных в реальном времени и точную изоляцию неисправностей, тем самым отвечая требованиям к беспилотной работе в автоматизации распределительных сетей (FA).

Основные преимущества продукта

1. Надежная конструкция, сверхнизкие затраты на техническое обслуживание.

Благодаря использованию рабочего механизма с постоянными магнитами конструкция полностью исключает сложные конструкции передачи, присущие традиционным пружинным механизмам. Благодаря меньшему количеству компонентов и отсутствию подверженных износу эластичных деталей он принципиально решает проблемы, связанные с механической усталостью и высокой частотой отказов, характерными для традиционного оборудования.

2. Исключительная долговечность, подходит для частой эксплуатации.

Вакуумный автоматический выключатель на опоре 11 кВ имеет механический срок службы до 30 000 операций. Он выдерживает частые циклы открытия и закрытия в течение длительного времени, что делает его идеально подходящим для применения в интеллектуальных распределительных сетях, включающих автоматическое повторное включение и высокочастотное переключение. Это предотвращает повреждение оборудования, вызванное частой эксплуатацией, и обеспечивает непрерывную и стабильную работу системы автоматизации сети.

3. Надежная обработка неисправностей, безопасная и стабильная работа.

Благодаря номинальному току отключения при коротком замыкании 25 кА устройство может надежно выполнить 30 последовательных операций отключения при коротком замыкании. Оснащенный встроенным блоком защиты на базе микропроцессора, он предлагает полный набор функций защиты, включая трехступенчатую направленную максимальную токовую защиту с блокировкой напряжения, защиту нулевой последовательности и автоматическое повторное включение. Он быстро выявляет и изолирует неисправности сети, предотвращает распространение неисправностей и повышает безопасность эксплуатации сети.

4. Интеллектуальная интеграция и удаленное управление

Он объединяет функции измерения, управления, защиты и связи в одном устройстве, поддерживая дистанционное переключение (открытие/закрытие), мониторинг данных о мощности в реальном времени, сигнализацию о неисправностях и загрузку данных. Совместимый с основными режимами связи, такими как GPRS и оптоволокно, он легко взаимодействует с платформами управления интеллектуальными сетями, обеспечивая цифровую, визуализированную и интеллектуальную эксплуатацию и обслуживание (эксплуатацию и обслуживание) распределительных сетей.

5. Адаптивность к экстремальным условиям окружающей среды.

Разработанный специально для суровых условий эксплуатации, он имеет высокий уровень защиты и стабильно работает в диапазоне экстремальных температур от -40°C до +70°C. Он подходит для высоты до 2000 метров и районов с сильным загрязнением класса V. Обладая превосходной устойчивостью к высоким и низким температурам, коррозии и пыли, он адаптируется к различным сложным внешним условиям, включая прибрежные районы, промышленные зоны и высокогорные районы.

Сценарии применения

1. Интеграция подстанции: Служит выключателем отходящего фидера на стороне 10 кВ главных трансформаторов подстанции, обеспечивая безопасное переключение и защиту от неисправностей фидерных цепей.

2. Модернизация и модернизация линии: Устанавливается на опорах/башнях распределительных линий в качестве секционирующих или соединительных выключателей для обеспечения сегментированного энергоснабжения и изоляции неисправностей.

3. Общие сценарии распределения: подходят для управления распределением электроэнергии в городских интеллектуальных сетях, модернизации сельских сетей, промышленных и горнодобывающих предприятиях, жилых комплексах и коммерческих парках.

4. Сценарии высоконадежного электроснабжения: особенно подходят для областей, требующих высокой надежности электроснабжения и модернизации автоматизации распределительных сетей; он быстро изолирует неисправные участки и восстанавливает электропитание неповрежденных участков, значительно повышая качество обслуживания.

Технические параметры

Реальный пример применения

Кейс: Проект модернизации сельских сетей в провинции Аньхой

В 2025 году в округе Гучжэнь города Бэнбу провинции Аньхой был запущен проект модернизации сельской сети, в котором в большом количестве были установлены вакуумные выключатели HUAJIDIAN на столбах на 11 кВ. Первоначальная местная сельская сеть опиралась на традиционные распределительные устройства, характеризующиеся низким уровнем автоматизации и частыми отказами; Аварии на линиях привели к массовым отключениям электроэнергии, что не позволило надежно обеспечить потребности в электроэнергии сельских жителей и поселковых предприятий.

В проекте используется метод обхода линии под напряжением для установки этого интеллектуального автоматического выключателя на ключевых участках распределительных линий, гарантируя отсутствие перебоев в электроснабжении местных пользователей. Используя стабильную работу механизма с постоянными магнитами и интеллектуальную систему идентификации неисправностей, устройство обеспечивает обнаружение неисправностей за миллисекунды, автоматически изолирует неисправные сегменты линии и быстро восстанавливает электропитание в неповрежденных участках.

После внедрения устройства уровень отключений электроэнергии по причине неисправностей на местных сельских линиях электропередачи значительно снизился, а надежность электроснабжения региона выросла до 99,98%. Превосходная устойчивость продукта к низким температурам и сильному загрязнению делает его идеально подходящим для сложных условий эксплуатации в сельской местности; он работает без обслуживания в течение длительного времени, эффективно снижая нагрузку на эксплуатацию и обслуживание сетей, а также успешно достигая цели модернизации сельских интеллектуальных сетей.

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества механизма с постоянными магнитами по сравнению с традиционными пружинными механизмами?

Механизм с постоянными магнитами HUAJIDIAN устраняет сложные конструкции передачи, присущие традиционным пружинным механизмам. Благодаря обтекаемой внутренней конструкции и отсутствию уязвимых упругих компонентов он принципиально решает такие проблемы, как усталость материала, заклинивание и высокая частота отказов, связанных с пружинными механизмами. Устройство обеспечивает превосходную эксплуатационную стабильность и механический срок службы до 30 000 операций, поддерживая частое переключение и автоматическое повторное включение в распределительных сетях. Это также обеспечивает работу без технического обслуживания, что значительно снижает долгосрочные затраты на эксплуатацию и техническое обслуживание для пользователей.

В2: Может ли этот автоматический выключатель выдерживать суровые условия на открытом воздухе?

Да. Этот продукт оптимизирован для экстремальных условий эксплуатации на открытом воздухе, способен стабильно работать в диапазоне температур от -40°C до +70°C и подходит для работы на высоте до 2000 метров и в зонах с сильным загрязнением класса V. Обладая высоким уровнем защиты от проникновения и превосходной устойчивостью к пыли, коррозии и экстремальным температурам, он надежно работает в суровых условиях, таких как влажные прибрежные районы, промышленные зоны и альпийские регионы, полностью отвечая требованиям длительной эксплуатации на открытом воздухе.

Вопрос 3: Какие интеллектуальные функции и методы связи поддерживает вакуумный автоматический выключатель на опоре 11 кВ?

Продукт включает в себя полный набор функций защиты, включая трехступенчатую максимальную токовую защиту с блокировкой напряжения, защиту нулевой последовательности и автоматическое повторное включение. Он также поддерживает дистанционное управление, мониторинг данных о питании в реальном времени и автоматическое оповещение о неисправностях. Что касается связи, он поддерживает оба основных режима — беспроводной GPRS и проводной оптоволоконный — и легко интегрируется с платформами автоматизации распределительных сетей. Он обеспечивает удаленное управление интеллектуальными устройствами, автоматическую эксплуатацию и обслуживание, а также управление цифровой сетью, выступая в качестве основного компонента в инфраструктуре интеллектуальных сетей.
