Вакуумный выключатель на опоре 33 кВ

Вакуумный выключатель HUAJIDIAN на опоре 33 кВ представляет собой высокопроизводительное распределительное устройство среднего напряжения, предназначенное для наружных распределительных систем 10–33 кВ. В первую очередь применяется для защиты и управления отходящими фидерами подстанций, высоковольтными вводящими линиями промышленных и горнодобывающих предприятий, а также ответвлениями в жилых районах.

Продукт инновационным образом объединяет вакуумный прерыватель с интеллектуальным контроллером и имеет встроенную комплексную логику защиты сети. Он может самостоятельно изолировать неисправные ответвления, не нарушая электроснабжение основной линии, тем самым эффективно минимизируя масштабы перебоев в подаче электроэнергии и повышая стабильность работы распределительной сети. Он служит основной частью инфраструктуры современных интеллектуальных распределительных сетей.

Основные параметры продукта

HUAJIDIAN строго придерживается отраслевых производственных стандартов, а параметры оборудования полностью совместимы с эксплуатационными требованиями наружных распределительных систем трехфазного переменного тока. Ключевые параметры следующие:

1. Номинальное напряжение: 12 кВ (подходит для городских/сельских распределительных линий 10 кВ; совместимо с условиями эксплуатации на опоре 33 кВ)

2. Номинальный ток: 630 А, 1000 А, 1 250 А (несколько спецификаций для удовлетворения различных требований к нагрузке)

3. Номинальный ток отключения при коротком замыкании: 20 кА, 25 кА (способен отключать серьезные повреждения сети)

4. Применимая система: наружная распределительная система трехфазного переменного тока частотой 50 Гц.

5. Режим работы: двойное ручное/электрическое управление; поддерживает интеллектуальное дистанционное управление

Ключевые структурные и эксплуатационные характеристики

1. Комплексное и оптимизированное структурное проектирование.

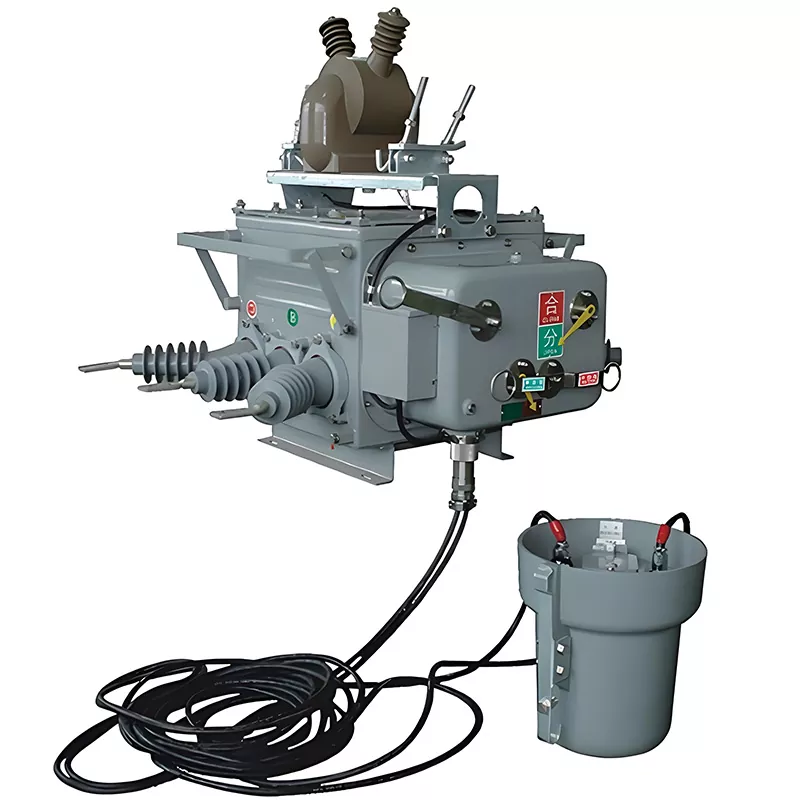

Вакуумный выключатель на опоре 33 кВ оснащен встроенным высокопроизводительным вакуумным прерывателем, отвечающим за переключение нагрузки и прерывание тока короткого замыкания; он обеспечивает быстрое гашение дуги без утечки внешней дуги. Оснащенное пружинной ручкой и ручкой ручного открытия/закрытия, а также красными/зелеными индикаторами состояния, устройство позволяет четко и непосредственно визуально контролировать свое рабочее состояние. Встроенный пружинный механизм обеспечивает стабильное накопление энергии и надежность операций переключения, что отвечает требованиям частого и длительного использования.

Трансформатор напряжения (PT) в коричневом изолированном корпусе установлен в верхней части устройства для обеспечения выборки мощности и линейного напряжения для нижестоящего контроллера. Устройство подключается к контроллеру через специальный черный водонепроницаемый кабель, передавая сигналы тока и напряжения в реальном времени, обеспечивая при этом стабильное рабочее питание для системы управления.

2. Превосходная адаптируемость к окружающей среде

Вакуумный автоматический выключатель на опоре на напряжение 33 кВ имеет полностью герметичный интегрированный корпус, водонепроницаемый и устойчивый к ржавчине. Его внешний силиконовый корпус грязеотталкивающий и устойчивый к ультрафиолетовому излучению, способен выдерживать экстремальные условия окружающей среды, такие как высокие температуры, проливной дождь и сильный ветер. Разработанный для длительной эксплуатации на опоре с минимальными требованиями к техническому обслуживанию, он значительно снижает затраты на эксплуатацию и техническое обслуживание сети.

3. Интеллектуальная интегрированная логика защиты.

Действуя как интеллектуальный «сторожевой таймер» распределительной сети, устройство включает в себя проверенную логику защиты от заземления нулевой последовательности и условий перегрузки по току. Он поддерживает быстрое отключение, защиту от перегрузки по току с задержкой по времени, отключение при пониженном напряжении и автоматическое повторное включение. В случае однофазного замыкания на землю или междуфазного короткого замыкания на ответвленной линии пользователя устройство автоматически отключается в течение миллисекунд, чтобы изолировать неисправный участок. Это обеспечивает секционированную защиту, предотвращая массовые отключения электроэнергии на главной линии.

Основные функциональные преимущества

1. Точная изоляция неисправностей для повышения стабильности сети.

Разработанное для устранения распространенных неисправностей в городских и сельских распределительных линиях, устройство точно обнаруживает и независимо изолирует неисправные ответвления. После изоляции неисправной линии подача питания на основную линию продолжается бесперебойно. Это эффективно сводит к минимуму продолжительность и объем простоев, значительно повышая надежность электроснабжения жилых районов, промышленных парков и сельских сетей.

2. Многомерное дистанционное интеллектуальное управление.

Прилагаемый интеллектуальный контроллер предлагает комплексные функциональные возможности, поддерживающие дистанционное переключение, автоматическое сообщение о неисправностях и передачу данных в реальном времени. Совместимый с тремя основными методами связи — 4G, оптоволоконным кабелем и оператором линии электропередачи (PLC) — он легко интегрируется с главными станциями автоматизации распределения, обеспечивая беспилотную работу, удаленный мониторинг и интеллектуальное управление оборудованием, установленным на опоре.

3. Соответствие международным стандартам и поддержка настройки.

Как профессиональный производитель оборудования для распределения электроэнергии, HUAJIDIAN предлагает услуги индивидуальной настройки с учетом электрических стандартов и эксплуатационных характеристик сетей различных стран. Мы поддерживаем настройку параметров, функциональную оптимизацию и структурные обновления, предоставляя универсальные эксклюзивные решения для пользователей по всему миру.

Типичные сценарии применения

1. Городские и сельские распределительные линии: Ограждение границ ВЛ 10 кВ; служит переключателем разграничения собственности на ветках, обслуживающих жилые поселки и заводы.

2. Модернизация автоматизации энергосистем: секционирование защиты и интеллектуальные обновления для устаревших распределительных сетей, обеспечивающие автоматическую диагностику и изоляцию неисправностей на распределительных линиях.

3. Распределение электроэнергии в промышленности и горнодобывающей промышленности: защита входящих линий высокого напряжения для промышленных парков, шахт и нефтехимических проектов, обеспечивающая безопасную и стабильную работу промышленного оборудования.

4. Распределительные системы подстанций: защита фидеров для малых и средних подстанций, отвечающая требованиям автоматизации современных распределительных сетей.

Практический пример проекта

1. Предыстория проекта

В 2024 году в регионе Восточного Китая был запущен проект модернизации сельских сетей. Местные сельские распределительные линии были широко рассредоточены, и на ветках часто возникали неисправности; одноточечная неисправность может легко вызвать отключение электроэнергии на всей территории, что серьезно повлияет на использование электроэнергии в жилых домах и промышленное производство в сельской местности.

2. Прикладное решение

Проект предусматривал серийное внедрение вакуумных выключателей HUAJIDIAN на опорах напряжением 33 кВ на границах ответвлений и вдоль участков главных распределительных линий. Оптоволоконные соединения с местной главной станцией автоматизации распределения позволили в режиме реального времени отслеживать линейное напряжение, ток и рабочее состояние, а также выполнять интеллектуальные автоматические отключения и операции повторного включения.

3. Результаты проекта

После ввода оборудования в эксплуатацию скорость реагирования на устранение неисправностей линии увеличилась на 90%, а неисправности ответвлений больше не нарушали электроснабжение основной линии. Среднегодовое количество отключений электроэнергии в региональной сети сократилось с шести до менее одного, а объем ручного труда при эксплуатации и обслуживании сетей снизился на 70%. Это успешно решило проблемы частых сбоев и сложного обслуживания, связанных со старением сельской сети, эффективно завершив интеллектуальную модернизацию.

Часто задаваемые вопросы

Вопрос 1: Может ли вакуумный выключатель HUAJIDIAN на 33 кВ, монтируемый на опоре, надежно работать на открытом воздухе в суровых условиях?

А1: Да, может. Устройство имеет полностью герметичный, водонепроницаемый и устойчивый к ржавчине корпус с внешними силиконовыми компонентами, устойчивыми к ультрафиолетовому излучению и пятнам. Специально оптимизированный для установки на опоре вне помещений, он выдерживает экстремальные условия, такие как высокие и низкие температуры, проливные дожди и интенсивное ультрафиолетовое излучение, а также прошел строгие испытания при моделировании условий окружающей среды, гарантируя длительный срок службы и практически не требующую технического обслуживания длительную эксплуатацию.

В2: Какие методы удаленной связи поддерживает продукт для интеллектуального контроля и управления?

A2: Оснащенное многоканальным интеллектуальным контроллером, устройство поддерживает три основных режима удаленной связи: беспроводной 4G, оптоволоконный и оператор линии электропередачи (PLC). Оно легко интегрируется с главными станциями автоматизации распределения, обеспечивая удаленное переключение, сигнализацию о неисправностях в режиме реального времени, статистику рабочих данных и удаленный мониторинг оборудования, отвечая требованиям современного развития интеллектуальных сетей.

В3: Можно ли настроить продукт в соответствии с электрическими стандартами разных стран?

А3: Да. HUAJIDIAN предлагает комплексную настройку параметров устройств, логики защиты, протоколов связи и структурных конфигураций в соответствии с электрическими стандартами и спецификациями сетей различных стран и регионов. Мы также предоставляем документацию о соответствии требованиям для удовлетворения потребностей различных глобальных инженерных проектов.
