GDW1-12/630-25 Заземлитель для внутреннего применения

Внутренний заземлитель HUAJIDIAN GDW1-12/630-25 представляет собой устройство защиты внешнего источника питания, независимо разработанное и изготовленное профессиональным производителем, специализирующимся на основных компонентах для распределительных сетей среднего напряжения. Продукт оптимизирован и модернизирован для сложных условий эксплуатации на открытом воздухе, решая проблемы традиционных заземлителей, такие как плохая устойчивость к атмосферным воздействиям, ограниченные режимы работы и нестабильная работа.

Оборудование имеет номинальное напряжение 12 кВ, номинальный ток 630 А и кратковременно выдерживаемый ток короткого замыкания 25 кА. Опираясь на высокопрочную изоляционную структуру и высокопроводящие медные компоненты, он обеспечивает видимое отключение и надежное заземление во время эксплуатации и технического обслуживания оборудования, полностью устраняя опасность остаточного напряжения и обеспечивая личную безопасность обслуживающего персонала. Это ключевой элемент оборудования для стандартизированной эксплуатации и обслуживания современных распределительных сетей.

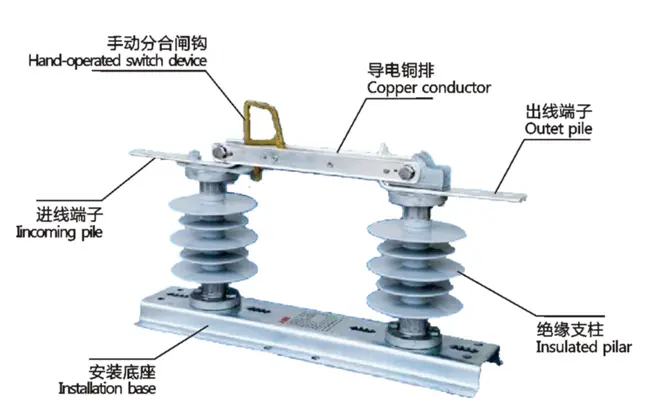

Структурное представление

Тип введение

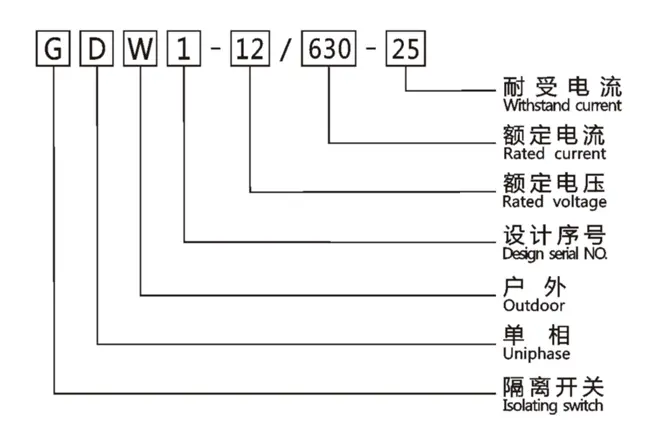

Определения модели

GDW1-12/630-25 Символы и цифры в номере модели соответствуют конкретным параметрам продукта, как описано ниже:

- G: Выключатель-разъединитель, представляющий основной функциональный атрибут оборудования.

- D: Однофазная структура, подходит для однофазных линий электропередачи.

- W: Наружный тип, разработанный специально для линий, расположенных на открытом воздухе.

- 1: Серийный номер конструкции продукта, представляющий итеративно оптимизированную модель.

- 12: Номинальное напряжение 12 кВ, подходит для обычных распределительных сетей среднего напряжения.

- 630: номинальный ток 630 А, соответствует требованиям к допустимой нагрузке по току основных линий электропередачи.

- 25: Кратковременно выдерживаемый ток короткого замыкания 25 кА, обладающий чрезвычайно высокой ударопрочностью при коротком замыкании.

Основные преимущества продукта

1. Отличные электрические характеристики, стабильная и надежная проводимость.

В заземлителе внутреннего назначения GDW1-12/630-25 используются шины из меди высокой чистоты, которые обладают высокой проводимостью, износостойкостью и долговечностью. Длительная эксплуатация приводит к отсутствию накопления тепла и ослаблению мощности, обеспечивая эффективную и стабильную передачу тока. Оснащенные высокоэффективными изолированными опорами, минимальная длина пути утечки достигает 380 мм, что обеспечивает отличную изоляцию высокого напряжения и эффективную изоляцию цепей высокого напряжения 12 кВ, предотвращая утечки и пробои, а также обеспечивая безопасную работу оборудования в условиях длительного высокого напряжения.

2. Двухрежимная конструкция, гибкая, интеллектуальная и эффективная.

Преодолевая ограничения традиционного оборудования с одним ручным управлением, оно поддерживает как ручной, так и электрический режимы работы. Специальный крюк управления входит в стандартную комплектацию, что делает ручное переключение на месте безопасным и удобным; он совместим с напряжением двигателя постоянного тока 12 В/24 В и может быть оснащен электрическим приводом для дистанционного автоматического управления. Двухрежимная конструкция значительно повышает эффективность обслуживания, снижает риски ручного управления и повышает уровень интеллектуальной эксплуатации и обслуживания энергосистемы.

3. Чрезвычайно устойчив к атмосферным воздействиям, адаптируется к сложным условиям эксплуатации.

Пройдя строгие испытания на адаптацию к окружающей среде, оборудование может нормально работать в широком диапазоне температур от -30 ℃ до 45 ℃, не подвергаясь воздействию сильного холода на севере или высоких температур летом. Он обладает отличными противообледенительными свойствами, выдерживает накопление льда толщиной 10 мм и предотвращает выход оборудования из строя в ледяную и снежную погоду. Этот переключатель подходит для районов на высоте 3000 м и ниже, надежно адаптирован к сложным географическим и метеорологическим условиям, таким как плато и горы, и отличается высокой прочностью и длительным сроком службы.

Основные технические параметры

Сценарии применения

Внутренний заземлитель HUAJIDIAN GDW1-12/630-25 является основным устройством безопасности для распределительных сетей среднего напряжения, широко используемым на наружных участках воздушных линий электропередачи, городских и сельских распределительных сетях, а также на вспомогательных объектах подстанций. Устройство обеспечивает четкую визуальную точку отключения во время планового обслуживания, ремонта оборудования и аварийного ремонта, обеспечивая полную физическую изоляцию цепи, полностью устраняя остаточный электрический заряд и всесторонне защищая личную безопасность обслуживающего персонала.

Благодаря превосходной морозостойкости, устойчивости к обледенению и способности адаптироваться к большой высоте продукт особенно подходит для суровых северных регионов, плато и гор, а также районов с сильным снежным и ледяным покровом. Он может стабильно справляться со сложными климатическими и географическими условиями, значительно уменьшая количество отказов оборудования, вызванных суровыми погодными условиями, и улучшая общую эксплуатационную стабильность энергосистемы.

Практический пример применения

В 2023 году партия внутренних заземлителей HUAJIDIAN GDW1-12/630-25 была успешно применена в проекте модернизации распределительной сети 12 кВ в Люпаншуе, провинция Гуйчжоу. Эта область находится на высоте почти 2800 м, с суровыми зимними температурами и частым сезонным обледенением. Традиционные заземлители подвержены таким проблемам, как плохая устойчивость к обледенению, отказы при низких температурах и неудобная эксплуатация, что создает значительные риски для обслуживания линий.

После того, как в рамках проекта была модернизирована и заменена продукция продукцией HUAJIDIAN, оборудование может стабильно выдерживать местные экстремально холодные погодные условия -25 ℃ и условия обледенения 8-10 мм. Двухрежимная работа значительно повышает эффективность зимнего обслуживания линий и устранения аварийных неисправностей. В течение года с момента ввода оборудования в эксплуатацию не было зарегистрировано ни одного инцидента, связанного с безопасностью при обслуживании линии, а частота отказов оборудования снизилась более чем на 85%. Стабильная работа продукта и превосходная адаптируемость к окружающей среде были высоко оценены владельцем проекта, что сделало его эталонным примером для повышения безопасности в высотных, холодных распределительных сетях.

Часто задаваемые вопросы

Вопрос 1: Каковы преимущества этого заземлителя GDW1-12/630-25 для внутреннего использования по сравнению с обычными разъединителями для наружного применения?

Основные преимущества имеют три аспекта: во-первых, он использует проводящую структуру из меди высокой чистоты и оптимизированную конструкцию изоляции, что обеспечивает более высокую устойчивость к короткому замыканию до 25 кА и более высокую безопасность изоляции; во-вторых, он поддерживает как электрический, так и ручной режимы работы, обеспечивая интеллектуальное дистанционное управление и преодолевая ограничения традиционного оборудования, которым можно управлять только вручную; в-третьих, его устойчивость к атмосферным воздействиям была значительно повышена, что позволяет стабильно работать при температуре до -30 ℃ и при обледенении толщиной 10 мм, что значительно превышает адаптацию к окружающей среде обычных продуктов.

В2: Насколько универсален электрический привод устройства и удобен ли монтаж?

Высокая универсальность и простота установки. Продукт совместим с универсальным напряжением постоянного тока 12 В/24 В, имеет стандартизированные интерфейсы и модульную структуру, а электрический механизм легко разбирать и собирать без сложных модификаций или профессиональной отладки. Пользователи могут свободно выбирать или разбирать электрический механизм в соответствии со своими потребностями в эксплуатации и техническом обслуживании, он совместим с основными системами автоматического управления распределительными сетями среднего напряжения, что упрощает последующее обслуживание.

В3: Какие послепродажные и гарантийные услуги предоставляет HUAJIDIAN для этого продукта?

HUAJIDIAN предоставляет качественные услуги полного цикла, и вся продукция проходит тщательное тестирование перед отправкой с завода, отвечая стандартам энергетической отрасли. Бренд предлагает долгосрочную гарантию, профессиональное техническое руководство по установке и вводу в эксплуатацию, а также круглосуточную послепродажную консультацию. Также могут быть предусмотрены индивидуальные адаптации для особых условий эксплуатации, таких как сверхбольшие высоты и сверхнизкие температуры, для удовлетворения потребностей в эксплуатации и техническом обслуживании электросетей в различных регионах.
