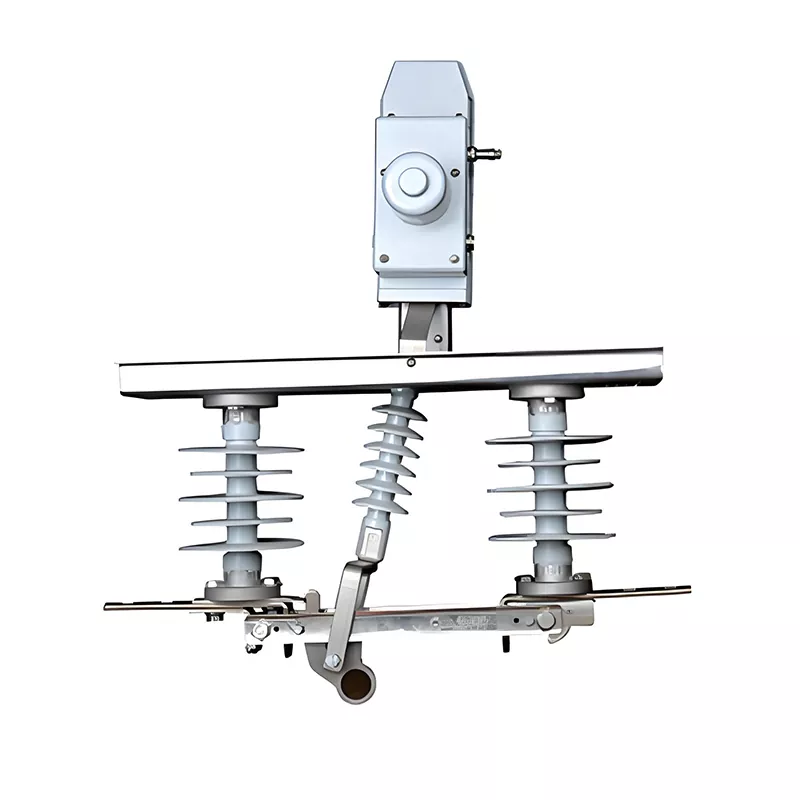

Заземлитель 24 кВ

Заземлитель HUAJIDIAN 24 кВ представляет собой независимо разработанное интеллектуальное изолирующее устройство на опоре для воздушных распределительных сетей напряжением 10 кВ. Он объединяет электрический приводной механизм, общую изоляционную защиту и эффективную механическую трансмиссию, что обеспечивает гибкое дистанционное и местное открытие и закрытие. Он играет ключевую роль в обеспечении безопасности линий, защите от перебоев в поддержании электропитания и интеллектуальном мониторинге электросети, а также является основным вспомогательным оборудованием для трансформации автоматизации распределительной сети.

HUAJIDIAN предлагает индивидуальные рабочие механизмы, подходящие для различных решений по электроснабжению на объекте, включая солнечную энергию и батареи постоянного тока, и совместимые с условиями строительства местной электросети. Все производство, тестирование, настройка и послепродажное обслуживание осуществляется на нашем собственном заводе, а техническая команда предоставляет круглосуточные консультации по выбору и настройке решения.

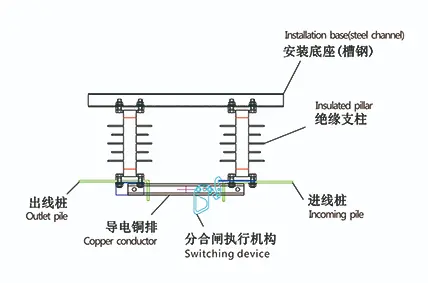

Структурное представление

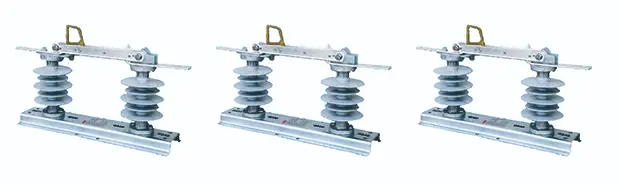

Тип введение

Основные преимущества продукта

1. Высокие изоляционные характеристики, адаптируемые к суровым внешним условиям.

Оснащен композитными изоляторами с большой длиной пути утечки, достигающими класса защиты от загрязнения IV, устойчивыми к пробоям и старению, а также способными противостоять влаге, пыли и коррозии в прибрежных солевых брызгах; раздельная конструкция изоляционных компонентов и токопроводящих цепей обеспечивает надежную изоляцию между токоведущими частями и элементами заземления; Все индикаторы выдерживаемого напряжения промышленной частоты и грозового импульса соответствуют стандартам и подходят как для линий высокого, так и для малых высот.

2. Коррозионностойкие и долговечные проводящие цепи, длительный механический срок службы.

В основной проводящей цепи используется посеребренная медь, что обеспечивает низкое контактное сопротивление, отличную проводимость и низкий рост температуры при длительной эксплуатации; симметричные контакты уменьшают потери давления; В ключевых механических компонентах используется нержавеющая сталь + горячеоцинкованная двойная защита от коррозии, предотвращающая ржавчину и заклинивание; Механический срок службы ≥10 000 циклов, что исключает риск плохого контакта при длительной эксплуатации.

3. Легкая и модульная конструкция, низкие затраты на установку и обслуживание.

Заземлитель 24 кВ имеет легкую модульную конструкцию, позволяющую устанавливать его непосредственно на стандартные распределительные траверсы без модификаций опор. Его рычажная конструкция привода обеспечивает высокую эффективность трансмиссии и плавную работу, упрощая ввод в эксплуатацию на месте и снижая нагрузку на последующее техническое обслуживание, что значительно снижает расходы на строительство и техническое обслуживание в течение жизненного цикла.

Основные технические параметры

Применимые сценарии

1. Сегментация основной линии и изоляция ответвлений: быстрое отключение участков повреждения и минимизация зон отключения;

2. Удаленные необслуживаемые линии: дистанционное управление обслуживанием и переключением линий, что снижает затраты на подъем на опору вручную;

3. Изоляция высоковольтных распределительных сетей в промышленных парках: связь с системами автоматизации распределительных сетей для обеспечения переключения нагрузки и быстрой диагностики неисправностей;

4. Изоляция линий подключения к фотоэлектрической и ветроэнергетической сети: надежное заземление во время технического обслуживания, что обеспечивает безопасность нового подключения к энергосистеме.

Практический пример: Проект модернизации сельской электросети в горных районах Центрального Китая

Интеллектуальная модернизация сельской электросети в горной местности, проведенная окружным бюро электроснабжения, столкнулась с такими проблемами, как разбросанные линии, сильное загрязнение солевыми брызгами и большие расстояния для обслуживания. Традиционные ручные выключатели требуют, чтобы электрики поднимались на столбы для каждого обслуживания, что приводит к высоким рискам и медленному устранению неисправностей. В рамках проекта было закуплено 86 заземлителей HUAJIDIAN на 24 кВ на солнечных батареях. После двух лет эксплуатации дистанционное управление позволило сократить количество патрулей на линии на 70 %, изоляторы защиты от загрязнения класса IV устранили пробои в сезон туманов, а продолжительность отключения линии сократилась на 62 %.

Преимущества по сравнению с традиционными ручными выключателями-разъединителями

Характеристики установки и обслуживания

1. Требования к установке

Крепится к стандартной траверсе наружного распределения; место установки должно быть защищено от сильной вибрации и агрессивных газов; Высота установки должна соответствовать требованиям безопасного расстояния при высоком напряжении и соответствовать размерам обычных опор/вышек.

2. Установка и ввод в эксплуатацию

После завершения проверьте действия открытия и закрытия, механические индикаторы и сигналы дистанционного управления, чтобы убедиться, что переключатель работает плавно и без заклинивания.

3. Ежедневное обслуживание

Регулярно очищайте изолятор от грязи, проверяйте наличие ржавчины на компонентах трансмиссии, проверяйте герметичность корпуса механизма и проверяйте уровень заряда батареи источника питания дистанционного управления; специальные проверки необходимы после сильного дождя, тайфунов и соленых брызг, а изоляторы должны быть незамедлительно очищены.

Дополнительные услуги по настройке и настройке

1. Настройка текущих спецификаций: дополнительные 400–1250 А, доступны улучшенные версии для высотных и низкотемпературных режимов;

2. Дополнительный интерфейс связи с системой автоматизации: подключается к системам SCADA для загрузки положений открытия/закрытия и данных сигналов тревоги о неисправности оборудования;

3. Настройка источника питания: выбор между солнечной энергией и питанием от батареи постоянного тока без внешнего источника питания;

4. Доступно несколько моделей электрических приводов, совместимых с различными протоколами связи дистанционного управления.

Часто задаваемые вопросы

Вопрос 1: Можно ли стабильно использовать этот заземлитель 24 кВ в прибрежных районах с сильными солевыми брызгами и на большой высоте?

А1: Да. В стандартную комплектацию оборудования входят композитные изоляторы с большой длиной пути утечки класса IV, которые могут противостоять соляному туману, пыли и влажной прибрежной среде; Все металлические движущиеся части изготовлены из нержавеющей стали + технология двойной защиты от коррозии горячего цинкования. Версия с улучшенной изоляцией может быть адаптирована для работы в высокогорных районах, чтобы соответствовать требованиям по коррекции выдерживаемого напряжения на большой высоте; все испытания на выдерживаемое напряжение прошли типовые испытания.

В2: Какие методы электропитания поддерживает электрический приводной механизм при отсутствии напряжения на опоре?

A2: HUAJIDIAN предлагает два решения автономного электропитания: независимый источник питания от литий-ионной батареи постоянного тока и источник питания от солнечной панели с модулем зарядки и управления. Оба решения могут работать независимо от внешних источников питания более 18 месяцев, полностью адаптируясь к горным районам, пасторальным территориям и воздушным линиям без источника питания.

В3: Может ли оборудование подключаться к существующим системам SCADA распределительной сети и удаленно загружать сигналы о неисправностях?

A3: доступен дополнительный вторичный модуль связи, совместимый с основными протоколами связи электросетей. После подключения к платформе SCADA он может загружать информацию о неисправностях, такую ​​как положения открытия и закрытия, сигналы тревоги заклинивания механизма и низкое напряжение батареи для дистанционного управления в режиме реального времени, что позволяет удаленный онлайн-мониторинг выключателей, установленных на столбе, и снижает нагрузку на проверку на месте.
