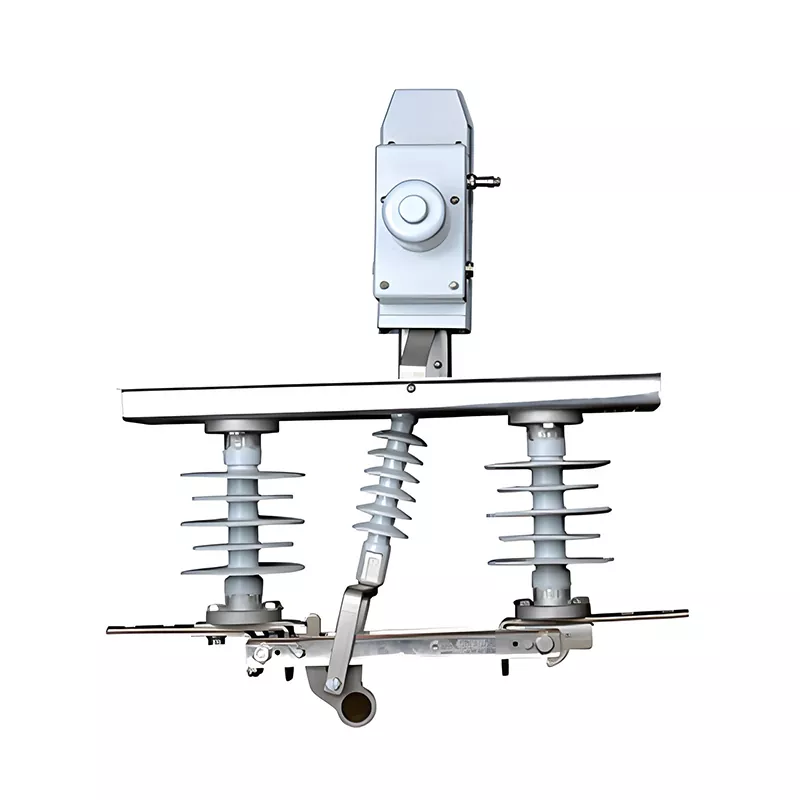

Заземлитель серии DGDW1 для распределительных устройств

Заземлитель серии DGDW1 для распределительных устройств является основным продуктом HUAJIDIAN для защиты источников питания среднего напряжения, который в основном используется для защитной изоляции, защиты заземления и управления работой распределительного оборудования 12 кВ. Используя отработанные производственные процессы и строгую систему контроля качества, HUAJIDIAN является надежным поставщиком энергетических проектов как внутри страны, так и за рубежом, поставляя основные компоненты для распределительных сетей среднего напряжения.

По сравнению с традиционными ручными заземлителями это изделие оснащено специальным механизмом привода двигателя, обеспечивающим дистанционное электрическое управление, а также автоматическое открытие и закрытие, что устраняет риски безопасности, связанные с ручным управлением на месте. Продукт сочетает в себе высокопрочную изоляционную структуру, устойчивость к любым погодным условиям и мощные возможности защиты от загрязнения, полностью устраняя болевые точки традиционного оборудования, такие как плохая адаптируемость к суровым условиям, высокая частота отказов и высокие затраты на техническое обслуживание.

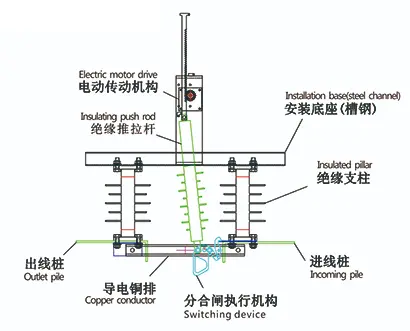

Структурное представление

Тип введение

Пояснение модели и основные технические параметры

1. Объяснение модели

Модель серии DGDW1 соответствует стандартным соглашениям об именах силового оборудования. Значения каждого символа следующие:

- D: с электрическим приводом

- G: Атрибут разъединителя

- D: Однофазная структура

- W: применимо на открытом воздухе

- 1: Серийный номер конструкции продукта

2. Основные технические параметры

Основные характеристики продукта

1. Полностью автоматическое электрическое управление, безопасное и эффективное.

Заземлитель серии DGDW1 для распределительных устройств оснащен специальным моторным приводом и переключающим актуатором, поддерживающим дистанционное управление и полностью автоматическую работу без ручного управления на месте. Он эффективно позволяет избежать эксплуатационных рисков в сложных сценариях, таких как большая высота и высокая влажность, значительно повышает эффективность переключения и обслуживания оборудования распределения электроэнергии, а также отвечает требованиям автоматической работы современных интеллектуальных сетей.

2. Отличная способность выдерживать перенапряжение, улучшенная защита от пробоя.

Изделие строго соответствует отраслевым стандартам выдерживаемого напряжения: выдерживаемое напряжение промышленной частоты составляет 42 кВ относительно земли, а выдерживаемое напряжение промышленной частоты составляет 48 кВ; Выдерживаемое напряжение грозового импульса относительно земли составляет 75 кВ, а выдерживаемое напряжение точки разрыва составляет 85 кВ. Это эффективно противостоит грозовым и эксплуатационным перенапряжениям, предотвращая поломки оборудования и короткие замыкания, обеспечивая длительную стабильную работу электросети.

3. Высокопрочная изоляционная конструкция, безопасная и надежная изоляция.

Используя встроенную высокопрочную изоляционную опору, он поддерживает абсолютно безопасное изоляционное расстояние, когда оборудование открыто. Оптимизированная структура изоляции и высококачественные материалы эффективно снижают риск старения и утечек изоляции, обеспечивая четкую и видимую точку отключения для обслуживания оборудования, а также являются основной гарантией безопасности при эксплуатации и обслуживании электросетей.

4. Высокая всепогодная адаптируемость и широкий спектр применения.

Заземлитель серии DGDW1 для распределительных устройств может стабильно работать в диапазоне от -30 ℃ до 70 ℃, поддерживает защиту от обрастания класса IV и выдерживает обледенение толщиной 2 мм. Подходит для высокогорных горных районов (3000 м и ниже), прибрежных солено-щелочных и влажных зон, а также промышленных объектов с сильной запыленностью. Механический срок службы может достигать 3000 циклов при стабильной работе и чрезвычайно низких затратах на техническое обслуживание.

Сценарии применения

1. Системы автоматизации интеллектуальных сетей и распределения. Опираясь на функции удаленного электрического управления, они удовлетворяют потребности в удаленном мониторинге, автоматической эксплуатации и обслуживании энергосистемы, реализуя интеллектуальное и беспилотное управление оборудованием распределения электроэнергии.

2. Проекты наружных подстанций и воздушных линий: используются для изоляции и защиты заземления наружных подстанций и воздушных линий напряжением 12 кВ, обеспечивая безопасное отключение для ежедневного обслуживания оборудования и диагностики неисправностей.

3. Промышленные и суровые сценарии местности: адаптируются к сложным условиям, таким как высокогорные горные районы, прибрежные промышленные парки и заводы с тяжелой пылью, решая проблемы сбоев оборудования, вызванные загрязнением, перепадами температур и большой высотой.

Реальный пример инженерного применения

1. Проект модернизации интеллектуальной энергосистемы в юго-западных горных сельских районах

Более 80 комплектов заземлителей серии HUAJIDIAN DGDW1 для распределительных устройств было использовано в проекте модернизации сельской электросети в горах на плато Юньнань-Гуйчжоу. Участок проекта находится на высоте 2800 м, имеет большие суточные перепады температур, обильные осадки и высокий уровень загрязнения. Традиционные ручные переключатели подвержены коррозии и повреждению изоляции, и ими трудно управлять на месте. Этот продукт, благодаря устойчивости к загрязнению класса IV, широкой температурной адаптации и преимуществам удаленного электрического управления, полностью решил проблемы обслуживания оборудования в горных районах. Оборудование работало без сбоев три года подряд, что значительно снизило нагрузку на обслуживание электросетей.

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества заземлителя для распределительных устройств серии DGDW1 по сравнению с традиционными ручными заземлителями?

Основные преимущества тройные: во-первых, высокий уровень интеллекта, поддержка удаленного электрического автоматического управления, избежание рисков ручной работы на месте и повышение эффективности технического обслуживания; во-вторых, более высокая адаптация к окружающей среде, адаптируемая к широкому диапазону температур от -30 ℃ до 70 ℃, загрязнению класса IV, обледенению и высокогорным сценариям; в-третьих, более длительный срок службы и более низкие затраты на техническое обслуживание, механический срок службы составляет 3000 циклов, что значительно превышает отраслевые нормы, что эффективно снижает долгосрочные затраты на замену и техническое обслуживание оборудования.

Вопрос 2. Подходит ли заземлитель для распределительных устройств серии DGDW1 для работы в суровых условиях, например, на большой высоте и в прибрежных районах?

Полностью подходит. Продукт подходит для высоты до 3000 м, удовлетворяя потребности в электроэнергии большинства высокогорных горных районов; он имеет класс защиты от загрязнения IV и эффективно противостоит промышленной пыли и прибрежной солевой коррозии. Его превосходные характеристики выдерживаемого грозового импульса подходят для частых гроз вдоль побережья, а его конструкция с широким температурным диапазоном адаптируется к колебаниям высоких и низких температур, обеспечивая стабильную работу в различных суровых условиях.
