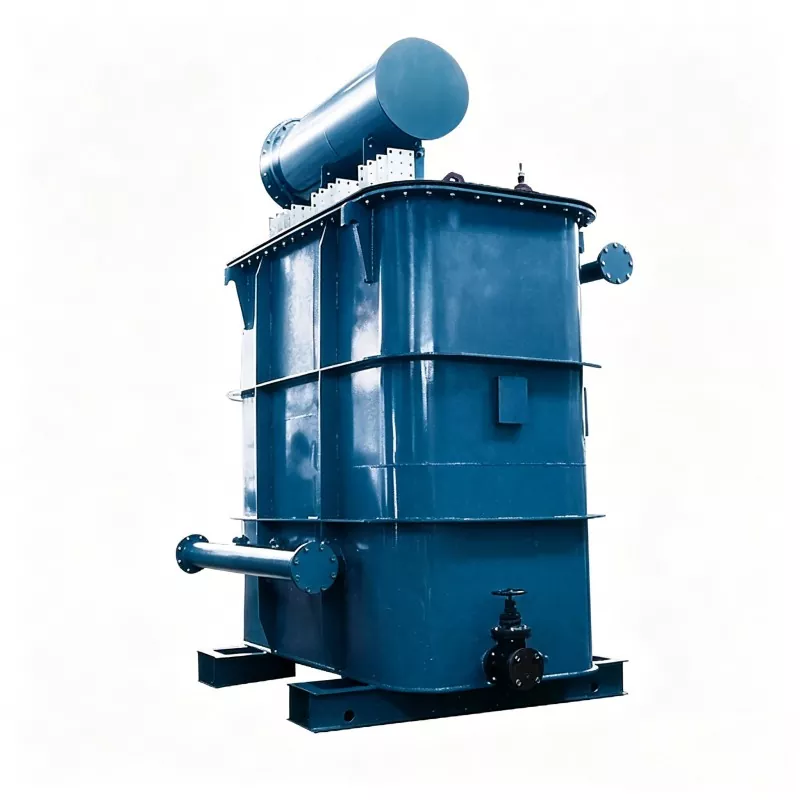

Трансформатор выпрямителя ZS для печи промежуточной частоты

Трансформатор-выпрямитель ZS для печей промежуточной частоты является ключевым устройством, соединяющим электросеть и основную сеть. производственное оборудование. Специально оптимизирован для высоких гармоник и характеристик пускового тока промежуточных Частотные печи и электродуговые печи, структура продукта эффективно снижает потери на холостом ходу и под нагрузкой. Это Компактная конструкция, низкий рабочий шум и долговечность делают его пригодным в качестве главного трансформатора на подстанциях или в питание крупномасштабного плавильного и производственного оборудования, помощь предприятиям в повышении энергоэффективности, обеспечении непрерывное производство и удовлетворение двойных требований защиты окружающей среды и производства на современных заводах.

Преимущества продукта

1. Низкий уровень шума и экологичность.

Благодаря использованию передовых основных технологий и шумопонижающих конструкций рабочий шум намного ниже отраслевых стандартов. обеспечение отсутствия шумового загрязнения даже при установке вблизи офисных или жилых помещений.

2. Высокая адаптируемость к условиям эксплуатации.

Отличная устойчивость к перегрузкам и короткому замыканию, легко справляется с мгновенными скачками сильного тока, обеспечивая непрерывная и стабильная работа производственной линии.

3. Энергосбережение и снижение затрат

Использование магнитно-ориентированных холоднокатаных листов кремнистой стали с высокой проницаемостью и оптимизированной магнитной цепи. дизайн, значительно снижает потери мощности и снижает затраты на электроэнергию в соответствии с принципами экологически чистого производства.

4. Не требует обслуживания и имеет длительный срок службы.

Трансформатор выпрямителя ZS для печи промежуточной частоты оснащен гофрированным масляным баком или пластиной. радиатор, образующий высокоэффективную масляную самоциркуляционную систему охлаждения. Полностью герметичная конструкция изолирует воздуха и влаги, замедляя старение изоляционного масла, делая оборудование долговечным и практически не требующим обслуживания.

Основные технические параметры

1. Модель: ЗС-10000/35

2. Номинальная мощность: 10000 кВА (10 МВА).

3. Напряжение на стороне высокого напряжения: 34,5 кВ, выбираемый диапазон отводов ±2×2,5%, ±5%

4. Напряжение на стороне низкого напряжения: настраивается по мере необходимости (10 кВ, 6,6 кВ и т. д.).

5. Метод охлаждения: масляное самоохлаждение (ONAN)/масляное воздушное охлаждение (ONAF).

6. Группа соединений: Dyn11, YNd11, Dy11 или по индивидуальному заказу.

7. Номинальная частота: 50 Гц/60 Гц.

8. Сопротивление короткого замыкания: ≥10%, выдающаяся устойчивость к короткому замыканию.

Примечания по настройке: Специальные напряжения, нестандартные мощности и уровни защиты могут быть настроены по мере необходимости. подходят для различных специальных промышленных сценариев.

Сила компании

Huajidian расположен в Юэцине, Вэньчжоу, известном как «Электрическая столица Китая», и представляет собой высокотехнологичное предприятие. Компания оснащена полностью автоматизированной линией резки стержня, оборудованием для вакуумной пропитки под давлением и полный набор прецизионных испытательных приборов. Перед началом эксплуатации каждая единица оборудования проходит полный комплекс регламентных испытаний. выход с завода, включая индуктивное выдерживаемое напряжение, частичный разряд и характеристики холостого хода, обеспечивая строгий контроль качества и доставка без дефектов.

Случай применения

Крупная металлургическая литейная компания в Северном Китае приобрела три выпрямительных трансформатора Huajidian ZS-10000/35 для привести в действие 40-тонную линию по производству печей промежуточной частоты. Оборудование расположено рядом с заводом. офисная зона, требующая строгого контроля шума и стабильности работы.

После ввода в эксплуатацию оборудование может работать непрерывно 24 часа в сутки, при этом уровень шума на объекте соответствует требованиям. стандартам и не влияет на офисную зону. В условиях частых скачков тока во время плавки оборудование работает стабильно, без каких-либо безотказных отключений. В то же время его энергосберегающая конструкция эффективно снижает энергопотребление. потребления и безопасно работает уже более двух лет, заслужив высокую оценку клиентов.

Часто задаваемые вопросы

Вопрос 1: В каких случаях в первую очередь подходит этот выпрямительный трансформатор ZS для печи промежуточной частоты?

A1: В основном используется в сочетании с печами средней частоты, электродуговыми печами и другими металлургическими печами. литейное оборудование. Его также можно использовать в качестве главного трансформатора на подстанциях и в оборудовании электроснабжения больших мощностей. производство производственных линий.

В2: Можно ли настроить параметры оборудования в соответствии с требованиями объекта?

А2: Да. Напряжение, мощность, группа соединений, метод охлаждения, уровень защиты и т. д. — все можно настроить в соответствии с требованиями заказчика. к различным особым условиям труда.

Вопрос 3: Каковы преимущества выпрямительного трансформатора ZS для печи промежуточной частоты с точки зрения энергопотребления? экономия и срок службы?

A3: высококачественные листы кремниевой стали и оптимизированные магнитные цепи эффективно снижают потребление энергии; полностью герметичная конструкция рассеивания тепла замедляет старение масла, значительно продлевая срок службы оборудования.

Примечания к покупке

При запросе предложений и индивидуальных решений предоставьте следующую информацию:

1. Номинальная мощность и уровень напряжения;

2. Диапазон отводов высокого напряжения и конкретные параметры низкого напряжения;

3. Требуемая группа подключения и способ охлаждения;

4. Особые требования к условиям труда, такие как высота над уровнем моря и температура окружающей среды.
