Энергетическая система 20 МВА, 33 кВ/11 кВ, 50 Гц/60 Гц
Сертификаты МЭК 62271-200, МЭК 694, GB3906, DIN VDE 0670

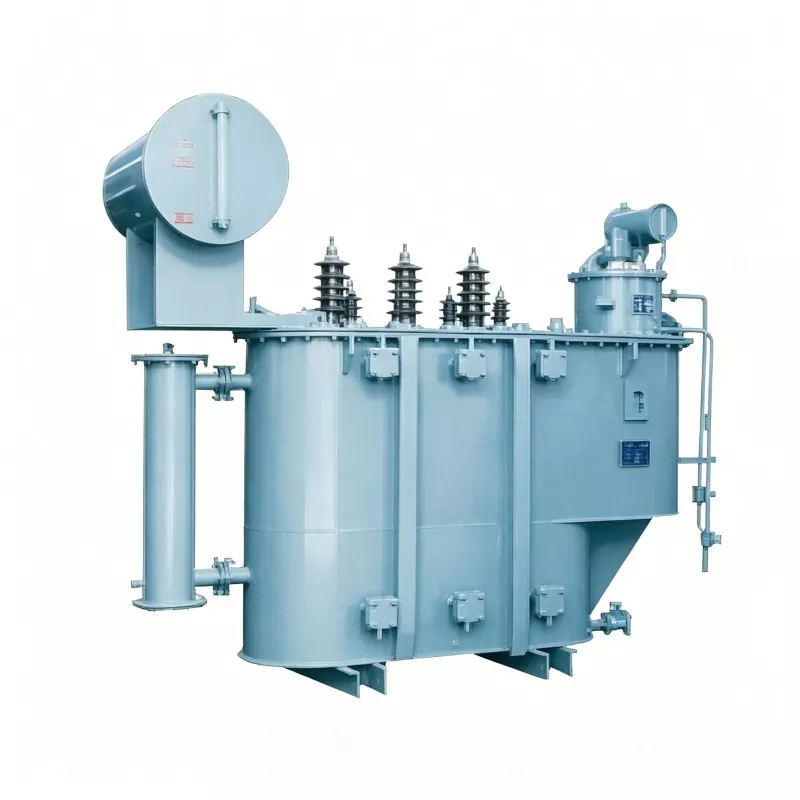

Силовой трансформатор Huajidian 33 кВ, 11 кВ, 20 мВА является основным оборудованием для передачи и распределения электроэнергии для средних и высоковольтные электрические сети. Будучи профессиональным производителем силовых трансформаторов в стране, компания Huajidian использует многолетний опыт Опыт исследований, разработок и производства для оптимизации структуры и производительности продукта. В отличие от мелких и средних распределительные трансформаторы, это оборудование большой мощности в основном размещается на региональных центральных подстанциях, выполнение основной задачи по понижению напряжения от 33 кВ до 11 кВ. Он адаптируется к сложным условиям электросети, выдерживает длительную работу с высокими нагрузками и мгновенные воздействия короткого замыкания и широко используется в ключевых проектах. такие как модернизация городских электросетей, инфраструктура промышленных парков и распределение подключений к новым энергосетям.
Изделие сертифицировано системой качества ISO, соответствует национальным стандартам энергоэффективности и имеет стандартизированные характеристики. производственные процессы и строгий контроль качества, отвечающие требованиям строительства и эксплуатации различных подстанции высокого класса.
1. Номинальная мощность: 20 МВА (20 000 кВА), подходит для средних и крупных сценариев нагрузки регионального распределения электроэнергии.
2. Уровень напряжения: 33 кВ на стороне высокого напряжения, 11 кВ на стороне низкого напряжения; сторона высокого напряжения может быть оборудована с переключателями ответвлений без нагрузки/под нагрузкой ±2×2,5% или ±5% для гибкой регулировки напряжения для адаптации к напряжению сети колебания.
3. Фаза и частота: Трехфазная, 50 Гц, совместимая с основными отечественными и международными стандартами электросетей.
4. Номинальный ток: примерно 350 А на стороне высокого напряжения 33 кВ и примерно 1050 А на стороне низкого напряжения 11 кВ. боковая (рассчитывается по стандартным формулам мощности, со стабильной несущей способностью).
Стандартная конфигурация Dyn11/YNd11, эффективно подавляющая гармоники сети, улучшающая качество электропитания и обеспечение надежных условий заземления нейтрали для стороны низкого напряжения; основная конфигурация в современной энергетике системы распределения.
7–10 %, настраивается в соответствии с требованиями к мощности короткого замыкания подстанции, эффективно ограничивая ток короткого замыкания и обеспечение безопасности электросети и оконечного оборудования.
Соответствует стандартам выдерживаемого напряжения грозового импульса и промышленной частоты для 33 кВ и 11 кВ. системы. Выдерживаемое напряжение грозового импульса на стороне 33 кВ достигает 170 кВ, демонстрируя отличную изоляцию. и молниезащита, подходит для сложных условий работы на открытом воздухе.
Продукт поддерживает двухрежимное рассеивание тепла для адаптации к различным нагрузкам и условиям окружающей среды:
- Самоохлаждение ONAN в масле: основано на естественной конвекции изолирующего масла и пассивном отводе тепла от ребра бака, подходящие для обычных сценариев нагрузки, с низким энергопотреблением и низким уровнем шума.
- Масляное воздушное охлаждение ONAF: в сочетании с внешним вентилятором для принудительного воздушного охлаждения, что значительно улучшает перегрузочная способность оборудования и удовлетворение потребностей в электроснабжении с высокой нагрузкой в период пикового потребления электроэнергии периоды.
В сердцевине оборудования используются листы кремниевой стали с высокой проницаемостью или материалы из аморфного сплава с низкими потерями, эффективно снижение потерь на холостом ходу и под нагрузкой, соответствие национальным стандартам энергоэффективности I и II уровня. Общая структура имеет герметичную и устойчивую к коррозии конструкцию с усиленным корпусом резервуара, подходящую для сложных сценариев, таких как установка внутри и снаружи, на большой высоте и при большой разнице температур. Полностью герметичная конструкция масляного контура предотвращает старение и износ изоляционного масла, значительно снижая затраты на последующее техническое обслуживание и обеспечивая долгосрочный срок службы. стабильная работа оборудования.
Силовой трансформатор 33 кВ, 11 кВ, 20 мВА широко используется на городских подстанциях, распределительных подстанциях промышленных парков, новые подстанции, подключенные к энергосистеме, а также проекты электроснабжения муниципальной инфраструктуры. Он подходит для средних для сценариев электроснабжения с большой нагрузкой, таких как густонаселенные городские жилые районы, крупные промышленные предприятия, поддержка электроснабжения аэропортов и железных дорог, преобразование напряжения ветровых и солнечных электростанций, а также модернизация электросетей.
Практический пример: Проект КРУЭ-подстанции Brihart 33/11 кВ в Бангладеш
В проекте EPC подстанции Brihart 33/11 кВ по модернизации электрораспределительной системы Бангладеш, Huadian изготовил и поставил силовой трансформатор 33 кВ, 11 кВ, 20 мВА в качестве основного понижающего оборудования подстанции. Ориентируясь на суровые условия высокой температуры и влажности в данном регионе, продукт оптимизировал свои характеристики. антикоррозийные, влагостойкие и теплоотводные характеристики, а также использует режим воздушного охлаждения ONAF для обеспечения стабильности работа в условиях постоянных высоких нагрузок.
После ввода в эксплуатацию оборудование успешно завершило перевод с высоковольтного напряжения 33 кВ на напряжение 11 кВ. распределительное напряжение, решение вопросов недостаточной мощности электроснабжения и нестабильного напряжения в Лангпу площадь. Это обеспечило электроснабжение прилегающих промышленных и жилых территорий, повысило надежность электроснабжения. региональную электросеть на 30% и поддерживает стабильную работу без сбоев с момента ввода в эксплуатацию, зарабатывая высокие похвалы от собственника и местных органов власти.
Благодаря постоянному совершенствованию требований к энергосбережению и сокращению потребления энергии в электросетях, это Целесообразно прямо требовать, чтобы оборудование соответствовало национальным стандартам энергоэффективности уровня I и II во время закупки. В продуктах Huadian используются железные сердечники с низкими потерями и оптимизированная конструкция обмоток, что приводит к низким эксплуатационным расходам. энергопотребление и эффективное снижение долгосрочных эксплуатационных расходов.
Эта модель трансформатора большой мощности недоступна и должна быть адаптирована к конкретному проекту. условия. Перед закупкой необходимо определить ключевые параметры, такие как метод установки, высота над уровнем моря, температура окружающей среды и система. устойчивость к короткому замыканию должна быть подтверждена для обеспечения точной совместимости оборудования.
Этот трансформатор уровня напряжения требует использования высоковольтного распределительного устройства 33 кВ/11 кВ, распределительного устройства с элегазовой изоляцией, КРУЭ объединяет электрооборудование и устройства релейной защиты в единую систему распределения электроэнергии, обеспечивающую безопасная и соответствующая эксплуатации электросети.
В1: Подходит ли этот силовой трансформатор 33 кВ, 11 кВ, 20 мВА для наружной установки на большой высоте?
А1: Да. Huajidian может настроить трансформатор в соответствии с высотой проекта и температурой окружающей среды. модернизируя его с помощью усиления высотной изоляции, устойчивости к ультрафиолетовому излучению, защиты от коррозии и влаги. Он подходит для использования на открытом воздухе, в высокогорных условиях с низким напряжением и может выдерживать экстремальные погодные условия. такие условия, как высокие температуры, сильный ветер и осадки.
Вопрос 2: В чем разница между конфигурациями переключателя ответвлений под нагрузкой и переключателя ответвлений без нагрузки для этого трансформатора?
A2: переключатели ответвлений без нагрузки требуют обесточивания для регулировки напряжения, что подходит для сценариев со стабильной сетью. напряжение и низкая частота переключения ответвлений; переключатели ответвлений под нагрузкой позволяют регулировать напряжение в режиме реального времени без отключения питания и не влияет на нормальное электропитание, подходит для проектов электросетей с большими колебаниями напряжения и высокой Требования к надежности электроснабжения. Конфигурацию можно выбрать по мере необходимости.
В3: Каков срок службы оборудования и цикл планового технического обслуживания?
A3: При стандартной установке и нормальных условиях эксплуатации срок службы оборудования может достигать 30 лет. Это рекомендуется ежегодно проводить плановое техническое обслуживание, включая испытания изолирующего масла, проверки герметичности оборудования и калибровка параметров линии. Оборудование имеет полностью герметичную конструкцию, что позволяет сократить расходы на ежедневное обслуживание. рабочая нагрузка, низкие затраты на техническое обслуживание и надежная долгосрочная эксплуатационная стабильность.
Являясь профессиональным производителем и поставщиком услуг высоковольтных трансформаторов в Китае, компания Huajidian обладает полным набором производственная квалификация, современное производственное оборудование и профессиональная техническая команда. Мы можем предоставить глобальные клиентам комплексное обслуживание, включая настройку параметров, разработку чертежей, точные расценки, выезд на место руководство по установке и послепродажное обслуживание. По вопросам поддержки проекта подстанции, пожалуйста, обращайтесь нам для получения индивидуальных технических решений и цен на закупки.
